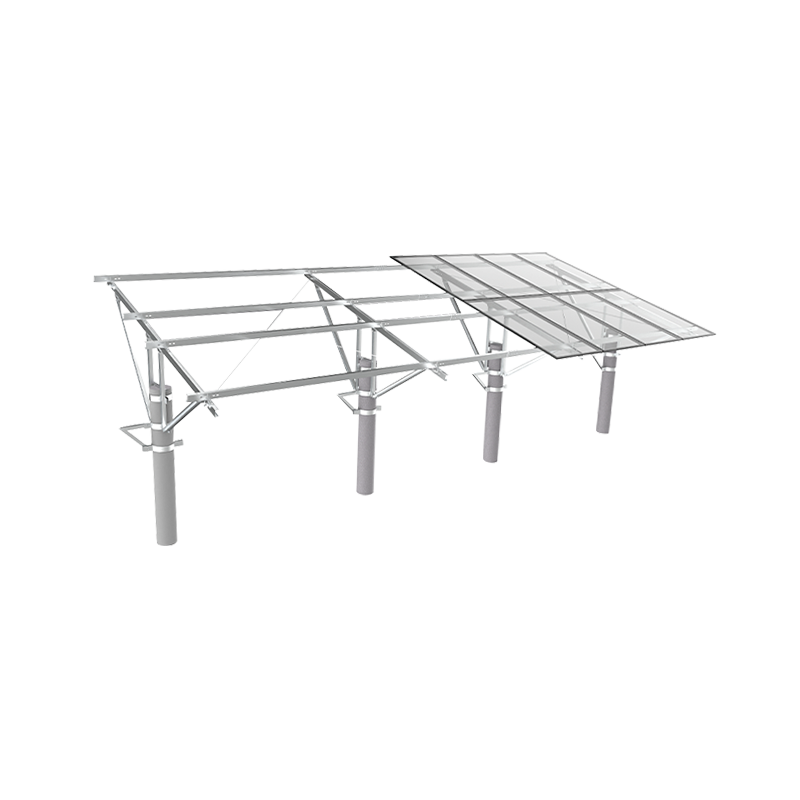

Montage photovoltaïque hybride-solaire

Adaptabilité et analyse de sécurité du système de soutien en mode hybride-solaire

L'hybride de pêche-solaire est un modèle d'utilisation composite qui combine l'aquaculture avec la production d'énergie photovoltaïque. Il est courant de construire des centrales électriques photovoltaïques au-dessus des étangs de poisson, des lacs ou des zones d'eau peu profonde, tout en conservant la fonction aquaculture sous le plan d'eau. Afin d'obtenir un fonctionnement efficace de ce modèle, la conception du système de montage doit répondre aux doubles besoins de la «production d'énergie supérieure et aquaculture à faible couches», et mettre en avant des exigences élevées sur la résistance structurelle, les performances anti-corrosion matérielles et la commodité de la construction.

Exigences de base pour la conception du système
Le noyau du Système de montage PV hybride-solaire réside dans la compatibilité de la stabilité structurelle et de l'aquaculture. La conception doit tenir compte des facteurs clés suivants:
* Performances porteuses: le système de montage doit prendre en charge les panneaux solaires, les câbles, les onduleurs et autres équipements, et en même temps pour résister à la pression du vent, aux fluctuations de la surface de l'eau et à la corrosion à long terme.
* Optimisation de l'éclairage: certains produits aquatiques sont sensibles à la lumière, et l'espacement de montage et les angles d'inclinaison des composants doivent être disposés scientifiquement en fonction des habitudes de poisson et des conditions climatiques.
* Pratique pour le fonctionnement du corps de l'eau: la structure de montage doit réserver un espace de fonctionnement nécessaire pour les activités d'aquaculture, comme la patrouille de l'étang, l'alimentation, l'échantillonnage, l'évolution de l'eau, etc.
* Adaptabilité forte: le système devrait être capable de s'adapter à différentes profondeurs d'eau, différentes densités de reproduction et les fluctuations de la surface de l'eau, et la conception doit être flexible et réglable.

Type de structure de montage et principe de sélection
À l'heure actuelle, la plupart des projets complémentaires à la lumière des poissons utilisent des systèmes de montage de fond de base et des formes structurelles courantes comprennent des profils en acier en forme de H, en acier en C ou en aluminium:
* Structure à colonne unique: Convient aux zones ou zones en eau peu profonde avec un fond dur. Une seule pile en acier et un faisceau forment un système de support tridimensionnel, qui a les caractéristiques de la construction simple et des coûts relativement contrôlables.
* Structure à double colonne: utilisée dans des endroits à grande profondeur d'eau ou aux exigences de stabilité structurelle supérieures. Les doubles colonnes améliorent la résistance au vent latérale et conviennent aux zones avec des typhons fréquents ou des fluctuations graves.
* Structure flottante (en cours de développement): Dans certaines zones, explorez la façon d'installer des montages via des plates-formes flottantes afin qu'elles flottent avec le niveau de l'eau, mais actuellement, il est principalement utilisé pour les projets pilotes dans les zones non reproductives et n'a pas encore été utilisé à grande échelle dans les fermes complémentaires à la lumière des poissons.
Lors de la sélection, il est nécessaire de considérer de manière approfondie la profondeur de l'eau, la structure du fond, la méthode de construction, le coût économique et les besoins des espèces de poissons pour être cultivés et formuler un plan de montage qui convient aux conditions locales.

Conception anti-corrosion et durabilité
Le montage photovoltaïque pour l'hybride à la pêche et le photovoltaïque est exposé à une humidité élevée et à un environnement de corrosion élevé toute l'année, et le matériau doit avoir une bonne durabilité. Les méthodes de traitement anti-corrosion courantes comprennent:
* Acier galvanisé à trempage à chaud: adapté à la plupart des environnements aquaculture, avec une bonne économie, mais des exigences strictes sur l'épaisseur et la qualité de la couche de zinc.
* Profil en alliage en aluminium: avec une bonne résistance à la corrosion et des caractéristiques légères, adaptées aux projets avec des exigences élevées en matière de poids, mais le coût est relativement élevé.
* Matériau en acier inoxydable (304 ou 316): Convient aux eaux hautement corrosives (telles que les eaux aquaculture avec une teneur élevée en sel), une durée de vie longue mais un coût élevé.
Pour garantir la durée de vie, les pièces de connexion de montage doivent utiliser des boulons anti-corrosion et faire un bon travail de scellement et de soudage pour empêcher la micro-corrosion de provoquer une défaillance structurelle.

Calcul de la charge et conception de la sécurité dans les projets complémentaires du poisson-photovoltaïque
Le calcul de charge du système de montage doit inclure:
* Le poids des modules photovoltaïques et la charge d'équipement auxiliaire système
* Charge du vent (basé sur les statistiques de la vitesse du vent extrême sur le site du projet)
* Charge en direct (comme l'inspection du personnel de maintenance)
* L'impact de la réflexion et de l'humidité de la surface de l'eau sur les performances à long terme des matériaux
L'unité de conception doit effectuer une simulation de contrainte structurelle et une vérification des tests en soufflerie conformément à des normes telles que le "code de charge de la structure de construction" et le "code de conception de montage photovoltaïque".
Le montage doit toujours maintenir la stabilité structurelle pendant la saison élevée du niveau de l'eau. Certains projets concevront également des fondations anti-établissement pour améliorer l'emprise de la racine de montage.

Points clés de construction et d'installation
Étant donné que le projet est souvent situé dans des eaux telles que les étangs de poisson et les lacs, la construction est difficile. Voici les principaux liens de construction:
* Empile dans l'eau: un empilage hydraulique ou un empilage de vibrations doit être sélectionné en fonction du sol inférieur pour assurer la verticalité et la profondeur de la fondation des piles.
* Assemblage du faisceau: l'assemblage de préfabrication modulaire est adopté pour améliorer l'efficacité de l'installation et réduire le temps de fonctionnement sur place.
* Installation des composants: plate-forme de travail antidérapante et équipement de levage spécial sont nécessaires pour garantir la sécurité et la précision de l'installation du personnel.
* Possé des câbles: les câbles doivent être déposés en montage pour éviter le contact direct avec la surface de l'eau ou les zones gorgées d'eau pour assurer la stabilité à long terme du système électrique.

Gestion des opérations et de la maintenance et surveillance structurelle
Lors de l'exploitation ultérieure du système hybride-solaire, il est nécessaire de vérifier régulièrement l'état de corrosion du montage, le relâchement des pièces de connexion et la colonie de la fondation de la pile. Certains projets ont introduit un système de surveillance de la santé structurelle pour collecter des données via des capteurs pour réaliser une évaluation en temps réel de l'état structurel. Les travaux de fonctionnement et d'entretien tels que le nettoyage de l'eau et le nettoyage des composants doivent être effectués dans la plage de chargement sûre du montage pour éviter les dommages structurels causés par les opérations irrégulières.

Direction technique du développement durable
À l'avenir, le système de montage hybride PV de pêche se développera dans les directions suivantes:
* Application de matériaux légers et à haute résistance: tels que les matériaux composites ou les profils en aluminium à haute résistance pour réduire les charges de construction.
* Système de surveillance de la structure intelligente: la surveillance à distance et l'alerte précoce sont réalisés grâce à la technologie de l'Internet des objets.
* Combiné avec un fonctionnement et un entretien automatisé: Déployez les inspections de bateaux sans pilote, le nettoyage des robots d'eau et d'autres solutions pour améliorer l'efficacité du fonctionnement et de l'entretien.
Avec le soutien des politiques et du marché, les projets complémentaires de la pêche et le photovoltaïque se développent progressivement. En tant que l'une des structures de base, la qualité de conception et la stabilité opérationnelle du système de support affectent directement les avantages globaux du système photovoltaïque.

Montage photovoltaïque hybride-solaire: demande de développement pour une intégration multifonctionnelle
Dans le contexte de la promotion continue des énergies renouvelables, l'espace supérieur des zones d'aquaculture a été largement développé pour le déploiement de systèmes de production d'énergie photovoltaïque, donnant naissance à Systèmes de montage PV hybride-solaire . Ce type de système de support doit simultanément répondre aux exigences techniques pour la construction de centrales photovoltaïques et les conditions durables de l'environnement aquaculture, en réalisant les doubles avantages de la «production de pisciculture sous-marine et de la production d'eau».

Scénarios applicables et défis environnementaux
Le système de montage PV hybride PV-Solar-Solar est principalement déployé dans des zones d'eau telles que les étangs aquacultures, les lacs et les réservoirs. En raison de l'humidité élevée et de l'environnement corrosif élevé toute l'année, les matériaux structurels doivent avoir de bonnes propriétés anti-oxydation et anti-corrosion. Dans le même temps, la conception de la fondation de support doit faire face à des charges environnementales telles que les fondations douces, les fluctuations du niveau d'eau, les typhons et l'accumulation de neige, nécessitant que la structure globale ait une capacité d'appui stable et une résistance au vent et au tremblement de terre.

Points de base de la conception de la structure du système
La structure du système de montage hybride PV de pêche comprend généralement des composants clés tels que des colonnes, des poutres de surface d'eau, des rails, des composants fixes et des panneaux photovoltaïques. Les formulaires d'installation courants sont divisés en type de fondation et type de ponton de pile. Le type de fondation de pile convient aux zones avec une profondeur d'eau peu profonde et un fond dur, tandis que le type de ponton convient aux eaux avec de grandes fluctuations de niveau d'eau et une mauvaise capacité de roulement de fondation. La conception de montage doit prendre en compte la distribution de la force, l'angle de disposition, la commodité de la maintenance des composants et l'efficacité d'éclairage.

Sélection des matériaux et traitement anti-corrosion
Dans les environnements aquatiques, le système de montage PV hybride-solaire pêche a des exigences plus élevées pour la durabilité des matériaux. Les matériaux grand public comprennent l'acier galvanisé à chaud, l'alliage en aluminium et l'acier inoxydable. Parmi eux, l'acier galvanisé à trempette à chaud est largement utilisé en raison de son coût modéré et de sa bonne capacité anti-corrosion. Certains nœuds clés doivent également utiliser des scellants, des bouchons et des structures fermés résistants aux intempéries pour réduire davantage le risque de rouille et prolonger la durée de vie de la structure.

Points techniques d'installation et de construction
Pendant le processus de construction, le système de montage hybride PV de pêche devrait accorder une attention particulière à la précision de positionnement de l'empilement des fondations, des dispositions de construction pendant la période de fluctuation du niveau de l'eau et un ajustement dynamique des supports flottants. Dans des conditions de fond de boue douce, les piles à vis, les ancres de jointoiement ou les fondations préfabriquées peuvent être utilisées pour améliorer la stabilité du fond de teint. Pendant le processus de construction, la pollution de l'eau doit être évitée autant que possible pour protéger l'environnement écologique de l'aquaculture.

Stratégie d'optimisation pour la disposition des modules photovoltaïques
Le système de montage doit non seulement transporter des modules photovoltaïques, mais également assurer la transmittance de la lumière et les performances de ventilation sous le plan d'eau. Lors de la conception de la disposition du module, l'angle d'inclinaison et l'espacement doivent être déterminés en fonction de la latitude, de l'angle de lumière et du type d'aquaculture. Certains systèmes sont disposés dans une direction nord-sud, ce qui est propice à la distribution uniforme de la lumière et réduit l'impact des ombres photovoltaïques sur la température de l'eau et la circulation de la qualité de l'eau.

Protection écologique de l'aquaculture et conception d'intégration structurelle
L'objectif du montage PV hybride-solaire est non seulement la production d'énergie, mais doit également être coordonnée avec le système d'aquaculture. Certains conceptions utilisent des structures élevées pour soulever des modules photovoltaïques pour assurer l'espace de fonctionnement de la pêche, tout en réservant les ouvertures de ventilation pour améliorer le microclimat du corps d'eau. Pour s'adapter à différentes densités d'aquaculture, l'espacement des colonnes et l'espacement des planches du montage peuvent être personnalisés en fonction des besoins réels.

Technologie de fonctionnement et de maintenance et de surveillance du système
Étant donné que le système de montage PV hybride-solaire pêche se trouve dans un environnement humide extérieur toute l'année, son fonctionnement et son entretien ultérieurs sont particulièrement importants. Le système doit être équipé d'un module de surveillance à distance pour obtenir une surveillance en temps réel de la puissance de la centrale, de la température, de l'humidité, du déplacement de montage, etc. Si nécessaire, l'inspection des drones et la technologie d'imagerie infrarouge peuvent être combinées pour améliorer l'efficacité de la maintenance et réduire les coûts de fonctionnement et de maintenance.

Solutions de fusion et chemins de service d'entreprise
Les entreprises représentées par Taizhou Dongsheng New Energy Technology Co., Ltd. fournissent généralement un système de service à guichet unique de l'évaluation de la faisabilité du projet, de la conception personnalisée, de l'achat de matériaux, des conseils d'installation sur place à la post-maintenance. L'entreprise possède une riche expérience pratique dans les systèmes de montage hybrides PV à pêche et peut fournir des solutions raisonnables basées sur différents terrains et conditions hydrologiques pour promouvoir le développement intégré des industries de la pêche et de l'énergie.

Spécifications techniques et tendances futures de développement
À l'heure actuelle, le Montage photovoltaïque hybride-solaire Le système est toujours au stade de l'amélioration progressive des normes. Les orientations de développement futurs peuvent inclure: la conception structurelle légère, l'installation modulaire, le fonctionnement et l'entretien intelligents, la conception de la symbiose écologique, etc. Afin de faire face à des conditions environnementales plus complexes, la résistance au vent et au tremblement de terre de la structure continuera d'être optimisée, et la tendance de la coordination entre le système et le système de répartition AI et le système de stockage d'énergie est également progressivement. $.
