Système de montage PV du toit

Idées de conception et pratique d'ingénierie du système de montage PV du toit en photovoltaïque distribué

Le rôle et le positionnement fonctionnel du système de montage PV du toit
Le support photovoltaïque du toit sert non seulement de plate-forme d'installation pour les modules photovoltaïques, mais doit également remplir les fonctions de base suivantes:
* Fixation structurelle: fixer de manière fiable les modules photovoltaïques sur la surface du toit pour éviter le déplacement ou la chute causée par des forces externes telles que la charge du vent et la charge de neige;
* Réglage de l'angle: En réglant raisonnablement l'angle et la direction d'inclinaison, l'efficacité de réception de la lumière est améliorée, augmentant ainsi la production d'énergie;
* Adapter à la structure du toit: faire face à différentes formes de toit telles que le béton, les carreaux en acier de couleur, les carreaux vitrés, etc., pour obtenir une connexion stable;
* Anti-séparation et anti-corrosion: assurez-vous que le toit n'est pas endommagé et résiste à la corrosion et à l'oxydation dans des environnements extérieurs à long terme;
* Facile à installer et à entretenir: la conception structurelle doit prendre en compte l'efficacité de l'assemblage sur place et la commodité du fonctionnement et de la maintenance ultérieurs.
Dongsheng nouvelle énergie utilise le Système de montage PV du toit En tant qu'unité de soutien de base, et la conçoit à partir de plusieurs dimensions de performance structurelle, de technologie des matériaux et d'utilisation de l'environnement, s'efforçant de parvenir à un équilibre entre la sécurité et l'économie du système global.

Conception de classification du système pour différents types de toit
En raison des différences significatives dans les structures de toit, le système de support doit être classé dans des scènes au début de la conception. Taizhou Dongsheng New Energy a établi un système de solution de support pour les types de toit typiques suivants:

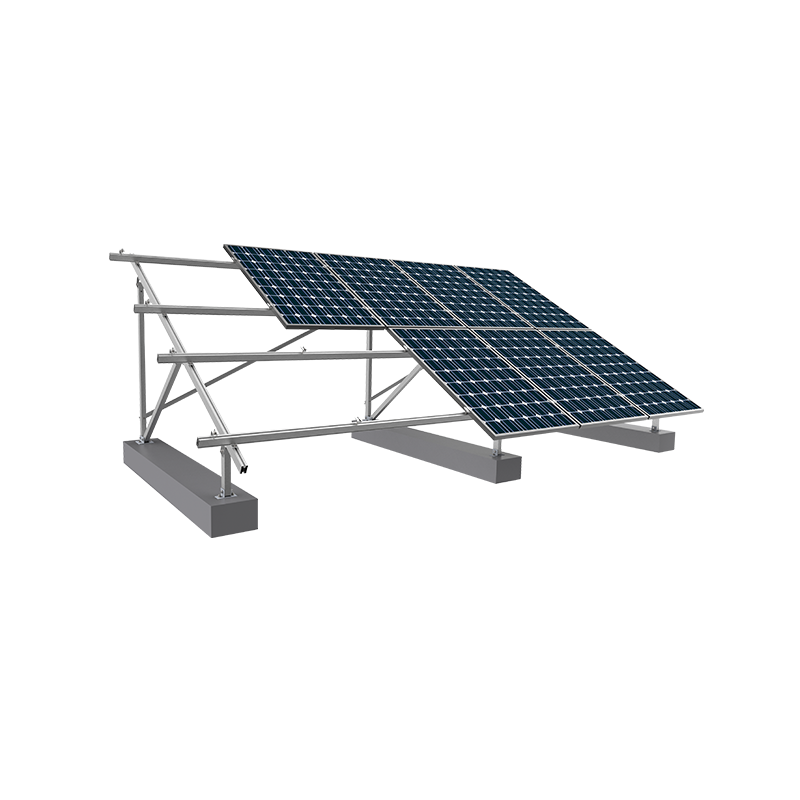

Système de support de toit plat en béton
* Deux structures, fixes et réglables: à l'aide de contrepoids de la jetée de ciment, fixation du boulon d'extension ou armature du boulon d'ancrage chimique;
* Conception intégrée de la base et de la structure du faisceau diagonal: stabilité améliorée;
* Convient à une inclination optimale orientée vers le sud: maximiser l'utilisation de la lumière.
Système de support de toit en carreaux en acier de couleur
* Solution de connexion de type serrage: Évitez de perforer le toit et réduisez le risque de fuite d'eau;
* Combinaison modulaire de faisceaux horizontaux et verticaux: pratique pour les travailleurs à assembler rapidement;
* Matériaux légers: Réduisez la charge sur le toit tout en prenant en compte la sécurité structurelle.

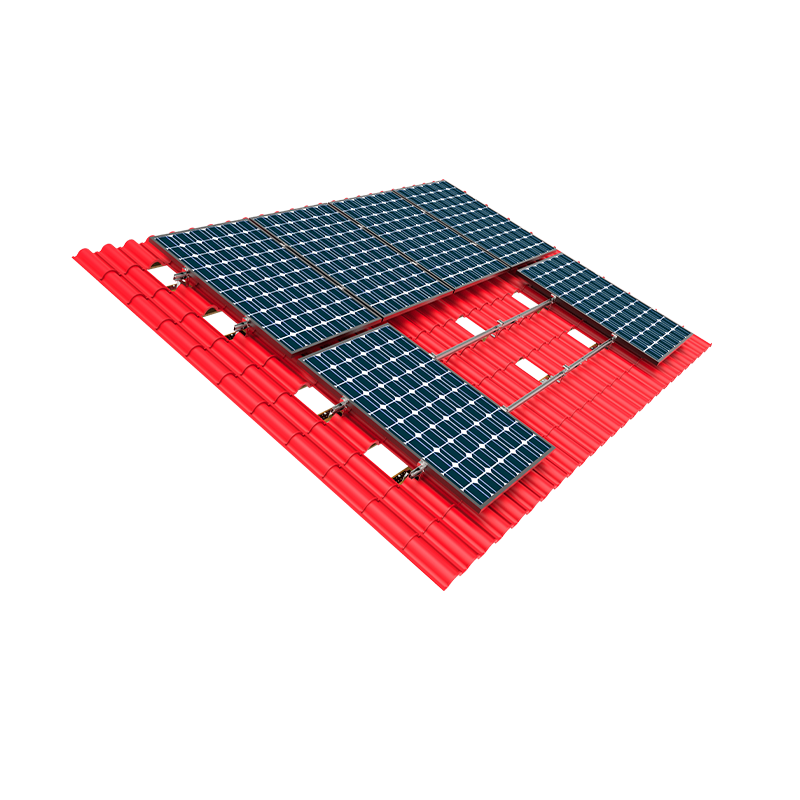

Système de montage PV de toit de carreaux
* Conception de fixation de type crochet: s'adapter à différents types de carreaux tels que les carreaux vitrés, les petites tuiles vertes, etc.;
* Méthode de soutien au point: protéger la structure du toit d'origine et améliorer la capacité de ventilation;
* Pièces structurelles étanches correspondantes: réduisez le risque de pénétration de l'eau de pluie.
Chaque système est personnalisé en fonction de la structure du toit réelle, de la pression du vent de l'emplacement géographique, de la densité d'installation et d'autres conditions pour assurer la durée de vie et la durée de vie du projet.

Technologie des matériaux et conception de protection de surface
Le support de toit est exposé à l'environnement extérieur pendant longtemps, et des facteurs tels que le vent, la pluie, les rayons ultraviolets et la pollution peuvent facilement provoquer la corrosion et le vieillissement. Par conséquent, la fiabilité des matériaux et du traitement de surface affecte directement la durée de vie du système. Dongsheng New Energy adopte les normes suivantes dans la sélection et le processus des matériaux:
* Support en alliage en aluminium (6005-T5): Il a les caractéristiques de haute résistance, de poids léger, de résistance à la corrosion, etc., adapté aux exigences de charge légère des toits;
* Acier galvanisé à trempage à chaud: couramment utilisé dans les systèmes de toit industriel qui nécessitent une résistance plus élevée, et l'épaisseur de la couche galvanisée répond aux exigences nationales anti-corrosion standard;
* Connecteurs en acier inoxydable: utilisés pour les boulons, crochets, pinces et autres pièces pour assurer une connexion stable;
* Processus de galvanisation du traitement anodisant / DIP à chaud: étendez la durée de vie de la résistance à la corrosion, particulièrement adaptée au bord de la mer, à une humidité élevée et à d'autres zones.
Tous les matériaux de Taizhou Dongsheng New Energy ont réussi la certification du système de qualité ISO, et un mécanisme strict d'inspection des matériaux et de contrôle des lots a été établi pour assurer la cohérence des produits.

Concept de conception intégrée: de l'enquête préliminaire à la maintenance ultérieure
Dongsheng New Energy adhère au concept de service intégré dans le système de soutien au toit, couvrant l'ensemble du processus du cycle de vie de soutien photovoltaïque:
Étape préliminaire: enquête et analyse structurelle
* Obtenir le diagramme de la structure du toit, le matériau et la capacité de roulement par le biais d'un étude sur le terrain;
* Combinez les données de pression du vent et de la charge de neige pour effectuer une simulation structurelle et une analyse de la force;
* Dessins de construction de sortie, livres de calcul de la charge et factures de matériaux.
Étape à mi-parcours: guidage de l'offre et de l'installation
* Fournir un système de support modulaire pré-assemblé pour réduire la difficulté de l'assemblage manuel sur place;
* Emballage et alimentation en fonction du chantier de construction pour améliorer l'efficacité de la disposition;
* Fournir des conseils techniques à distance ou expédié les ingénieurs sur place pour aider les unités de construction à terminer avec succès l'assemblage.
Étape en retard: support d'inspection du système et de maintenance
* Fournir des suggestions d'inspection structurelle régulières;
* Proposer des cycles de maintenance et des méthodes de maintenance pour différents matériaux et méthodes de connexion;
* Établir des fichiers techniques clients pour faciliter la traçabilité ultérieure et le remplacement des composants.

Pratique du projet et commentaires des clients pour accumuler l'expérience
Depuis sa création en 2009, Taizhou Dongsheng New Energy a entrepris des milliers de projets photovoltaïques sur le toit au pays et à l'étranger, notamment:
* Projets photovoltaïques sur le toit du parc industriel;
* Toits solaires des bâtiments publics tels que les écoles et les hôpitaux;
* Projets photovoltaïques distribués résidentiels;
* Solutions de support personnalisées pour les projets sur le toit d'usine à l'étranger.
Grâce à une vérification réelle de l'ingénierie, Dongsheng a continué à améliorer les normes de conception, une efficacité d'installation améliorée et des rapports de matériaux optimisés et des structures de connexion, formant un ensemble complet de systèmes de conception et de construction évolutifs.

Tendances futures et directions d'optimisation du système
Avec l'augmentation continue des politiques photovoltaïques distribuées et l'amélioration de la construction de normes d'économie d'énergie, les systèmes de support photovoltaïque sur le toit montrent les tendances de développement suivantes:
* Développement léger: réduire le poids structurel à travers de nouveaux matériaux en alliage ou des matériaux composites à haute résistance;
* Plateforme de sélection intelligente: la sélection future du support s'appuiera sur le modèle de construction numérique et le logiciel de simulation de chargement pour générer automatiquement la conception structurelle;
* Conception intégrée avec structure du bâtiment: le système BIPV nécessite des supports pour prendre en compte à la fois l'esthétique et les capacités étanches;
* Production et recyclage verts: la technologie de recyclage des matériaux et de fabrication verte deviendra des préoccupations émergentes.
Taizhou Dongsheng New Energy continue d'investir dans la recherche et le développement et optimise continuellement la fiabilité, l'adaptabilité et la commodité de l'installation du système pour soutenir la mise en œuvre de projets sur le toit plus diversifiés.

Comment équilibrer l'efficacité de l'installation et la sécurité des opérations dans le système de montage PV sur le toit

Définition et fonction du système de montage PV du toit
Le Système de montage PV du toit est une structure d'installation qui corrige les modules de cellules solaires sur le toit. Ses fonctions de base incluent:
* Fixation et fonction de support: assurer la stabilité structurelle des modules photovoltaïques dans des conditions naturelles telles que la charge du vent et la charge de neige;
* Fonction d'optimisation de l'angle: améliorant l'efficacité de la réception de la lumière en ajustant l'inclinaison des modules;
* Fonction de protection structurelle: réduire les dommages de l'environnement externe au système photovoltaïque et assurer un fonctionnement à long terme;
* Adaptabilité du bâtiment coopératif: la conception du support doit être pleinement compte des facteurs tels que le matériau de construction, la capacité de charge et la structure de drainage.
Le système de support de toit de Dongsheng New Energy prend en compte des facteurs tels que la mécanique structurelle, l'efficacité de la centrale photovoltaïque et la commodité de construction sur place, et la favorise pour former une solution systématique dans plusieurs applications de toit.

Solutions du système de support correspondant à différents types de toit
Les toits sont diversifiés et les différentes structures de construction ont des exigences de conception différentes pour les supports. Dongsheng New Energy combine les matériaux de toit et les exigences de charge pour fournir les solutions de système de support typiques suivantes:

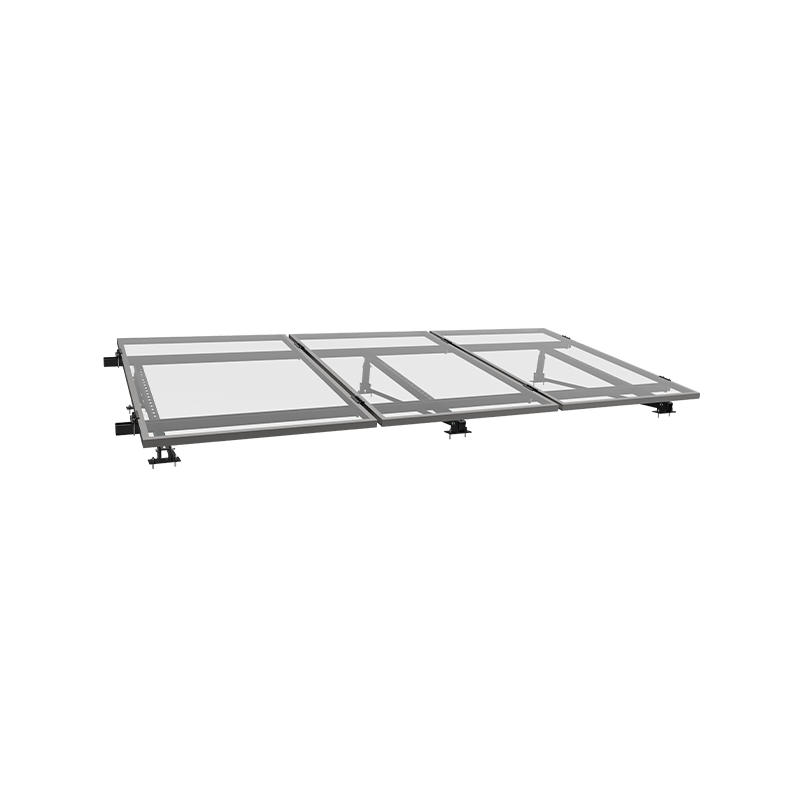

Système de support de toit plat en béton
* La structure fixe est principalement utilisée et les boulons d'expansion sont souvent utilisés pour l'ancrage ou les piles contrepoids pour la fixation;
* L'angle entre le support et le composant est réglable, ce qui convient à la disposition d'inclinaison orientée au sud;
* Considérations de conception résistantes au vent, selon la méthode de disposition de la réalité du rapport de coefficient de charge du vent;
* Convient aux parcs industriels, aux immeubles de bureaux et aux toits des bâtiments publics, pratique pour une installation à grande échelle.
Système de support de toit en carreaux en acier coloré
* Utilisez des pinces spéciales pour s'adapter aux carreaux ondulés pour éviter de pénétrer la structure du toit et de réduire le risque de fuite d'eau;
* La conception modulaire des poutres et des poutres longitudinales convient aux carreaux de spécifications différentes;
* Convient pour les bâtiments de structure en acier léger tels que les usines et les entrepôts logistiques, avec de faibles exigences pour le roulement de charge de toit.
Système de support de toit en carreaux / tuiles glacés
* Système d'installation de crochet personnalisé pour obtenir une connexion stable avec les carreaux;
* Le support de contact point est utilisé pour réduire les dommages aux carreaux d'origine;
* Des mesures étanches sont nécessaires pour garantir que les performances étanches globales du toit ne sont pas réduites après l'installation des composants.
Dongsheng New Energy garantit que différents types de toits peuvent correspondre au système de support approprié grâce à une enquête sur site et à une conception personnalisée, améliorant l'adaptabilité de l'installation et la stabilité du système.

Points de conception matériels et structurels
Les supports de toit sont exposés aux environnements extérieurs pendant longtemps et doivent avoir les propriétés de base de la résistance à la corrosion, de la résistance au vieillissement et de la haute résistance. Dongsheng Nouvelle énergie adhère aux principes suivants dans la conception matérielle et structurelle:
Normes de sélection standard
Supports en alliage en aluminium (tels que 6005-T5): Convient aux toits sensibles au poids avec une forte résistance à la corrosion;
Supports en acier en carbone galvanisés à trempage à chaud: adaptés aux scènes nécessitant une résistance élevée à la charge du vent et une rigidité élevée;
Fichettes en acier inoxydable (comme 304/316): améliorez la résistance à la corrosion des connecteurs dans des environnements d'humidité élevée.

Traitement en surface et conception de résistance à la corrosion
* Anodisation (pour les alliages en aluminium) ou galvanisation à chaud (pour l'acier);
* L'épaisseur du revêtement standard est contrôlée dans la plage de 60 à 80 μm pour augmenter la période de résistance à la corrosion;
* Conception de la bague de scellage des boulons et du connecteur pour empêcher l'eau de pluie de pénétrer et de corroder la base de vis.
Grâce à la sélection des matériaux scientifiques et à la conception de la protection structurelle, la durée de vie du système de support peut atteindre plus de 20 ans, ce qui correspond essentiellement au cycle de fonctionnement des modules photovoltaïques.

Processus de service système intégré
Dongsheng New Energy fournit non seulement des produits, mais construit également un système de service intégré couvrant l'ensemble du cycle du projet, formant un support en boucle fermée de la planification précoce à la maintenance ultérieure:
Enquête sur site et formulation de plan
* Combiné avec des dessins de structure de toit et des données mesurées;
* Effectuer la pression du vent, le calcul de la charge de neige et la simulation d'inclinaison;
* Disposition du support de sortie et dessins de construction.
Conseil des matériaux et conseils de construction
* Tous les composants sont numérotés et classés avant de quitter l'usine;
* Fournir des manuels d'installation détaillés et des suggestions de construction sur place;
* Envoyez des ingénieurs sur le site pour guider le processus d'installation si nécessaire.
Fonctionnement et entretien et support après-vente
* Fournir des suggestions d'inspection et d'entretien quotidiennes;
* Fourniture entièrement des pièces de rechange et supportez le remplacement rapide;
* Établir des fichiers du projet client pour faciliter l'analyse du suivi technique à long terme et de la rétroaction.
Dongsheng New Energy s'appuie sur de nombreuses années d'expérience dans le projet pour étendre le système de support de toit, de la "fourniture de produits uniques" à la "livraison globale du système" pour réduire les coûts de coordination du projet pour les clients.

Accumulation de cas de pratique du projet et commentaires techniques
Dongsheng New Energy a participé à un grand nombre de projets réels, couvrant:
* Les toits de l'usine industrielle à Jiangsu, Anhui, Shandong et d'autres régions;
* Projets d'installation de toit photovoltaïque dans les zones résidentielles urbaines;
* Projets de centrale solaire sur les toits des bâtiments publics;
* Fourniture de composants du support de toit à exportation dans les commandes à l'étranger.
Ces données pratiques fournissent un support de données et des commentaires techniques pour Dongsheng afin d'optimiser en permanence des solutions de conception, d'améliorer les détails du processus et d'améliorer les capacités d'adaptation sur place.

Tendance de développement du système de support de toit
Avec l'expansion continue du marché photovoltaïque et l'évolution continue des spécifications du bâtiment, le système de support de toit montre les tendances suivantes:
* Intégration structurelle: à l'avenir, le support sera formé intégralement avec les matériaux de construction du toit pour réduire le coût d'installation ultérieur;
* Industrialisation de l'assemblage: améliorer l'efficacité de l'assemblage par production standardisée et modulaire;
* Plateforme de conception intelligente: utilisez des modèles numériques et des systèmes BIM pour la sélection automatique et l'analyse mécanique;
* Concept de fabrication verte: promouvoir l'utilisation de matériaux recyclables et répondre aux politiques de protection de l'environnement.
* Dongsheng New Energy explore activement de nouveaux matériaux et itérer la conception structurelle pour prendre des dispositions précoces pour répondre aux changements de marché.
