Le balcon peut également produire de l'électricité : le système de montage photovoltaïque du balcon éclaire tous les murs de la ville.

De nouvelles possibilités pour les balcons urbains

Dans la forêt d’acier et de béton des villes modernes, les balcons sont souvent considérés comme l’un des rares « trous de respiration ». Dans les villes dotées de grands immeubles et de ressources foncières limitées, les habitants sont avides de davantage d’espaces naturels et verts. Mais dans le même temps, la consommation d’énergie et la pression environnementale s’accumulent également dans les villes. Comment rechercher une percée dans le domaine des énergies propres dans un espace limité devient une question importante pour le développement urbain durable.

Ces dernières années, avec la transformation énergétique mondiale et la proposition des objectifs de « pic de carbone et de neutralité carbone », la production d'énergie photovoltaïque, en tant que l'une des formes d'énergie propre les plus prometteuses, pénètre progressivement des centrales photovoltaïques isolées et des vastes toits ruraux jusqu'aux zones de vie centrales des villes. Les balcons, en tant qu'espace extérieur appartenant à presque tous les ménages, commencent à être réexaminés - ils ne sont plus seulement un coin pour sécher les vêtements et planter des plantes vertes, mais plutôt devenir une petite "micro-centrale électrique" flexible et efficace.

Pourquoi le balcon urbain est-il devenu une nouvelle façade pour le photovoltaïque ? D'une part, les systèmes photovoltaïques traditionnels sur les toits sont confrontés à de nombreuses restrictions dans les immeubles résidentiels de grande hauteur dans les villes, ce qui fait qu'il est difficile pour la plupart des citadins de profiter des avantages du photovoltaïque. En tant qu'espace que chaque foyer peut contrôler indépendamment, le balcon présente une bonne accessibilité et flexibilité, et possède une « autonomie énergétique » naturelle. En revanche, l’espace de façade des balcons urbains a longtemps été négligé. En fait, ils reçoivent beaucoup de lumière solaire latérale. S’ils peuvent être utilisés de manière raisonnable, ils ont un grand potentiel.

C'est dans ce contexte qu'une nouvelle solution photovoltaïque, le Système de montage PV pour balcon , est né. Ce type de système est basé sur des matériaux légers et à haute résistance. Grâce à la connexion stable avec le garde-corps et le mur du balcon, les composants photovoltaïques peuvent être installés de manière stable sur le balcon ou même sur la façade. Plus important encore, ce type de système adopte une conception modulaire et des équerres réglables, qui non seulement s'adaptent à une variété de structures de bâtiment, mais optimisent également de manière dynamique l'angle de production d'énergie en fonction des conditions d'ensoleillement, améliorant considérablement l'efficacité d'utilisation de l'énergie lumineuse de l'espace du balcon.

Ce qui est plus remarquable, c'est que l'émergence du système photovoltaïque sur balcon n'est pas seulement une innovation technologique, mais elle modifie également discrètement la relation entre les citadins et l'énergie. Autrefois, les familles urbaines n’étaient que des consommatrices d’énergie. Désormais, ils peuvent devenir des « micro-générateurs » grâce aux systèmes photovoltaïques des balcons et participer aux réseaux d'énergie distribués. Ce changement de rôle contribue non seulement à réduire les coûts de l'électricité, mais renforce également la sensibilisation et la participation des individus à l'autonomie énergétique.

Qu’est-ce que le montage photovoltaïque sur balcon ?

Dans l’impression traditionnelle, les systèmes photovoltaïques sont principalement installés sur les toits ruraux, au sommet des grandes usines dans les parcs industriels ou sur les grands espaces ouverts des centrales solaires. Ces scènes disposent généralement d'espaces ouverts et de bonnes conditions d'éclairage, adaptées à la pose de modules photovoltaïques à grande échelle. Cependant, avec le développement de la technologie et l'augmentation de la demande énergétique urbaine, une forme émergente, plus proche de la vie des citadins, le **Système PV de balcon** entre tranquillement dans notre champ de vision.

Qu'est-ce qu'une installation photovoltaïque pour balcon ?

Le montage photovoltaïque sur balcon, comme son nom l'indique, est un système d'énergie distribué qui miniaturise et modularise le système de production d'énergie photovoltaïque et l'installe sur le balcon ou le mur de façade des résidents. Il se compose de modules de cellules solaires, de supports légers, d'onduleurs, de câbles et de dispositifs de protection de sécurité, et certains systèmes intègrent également des batteries de stockage d'énergie. Le système absorbe la lumière du soleil, la convertit en courant continu, puis la convertit en courant alternatif qui peut être utilisé par la maison via l'onduleur, répondant ainsi aux besoins quotidiens en électricité des résidents tels que l'éclairage, les appareils électroménagers et la recharge.

La caractéristique la plus essentielle est qu’il est petit et exquis, flexible et facile à utiliser. Contrairement aux équipements photovoltaïques traditionnels à grande échelle, le système photovoltaïque de balcon est basé sur le concept de « chaque ménage comme une unité » et « chaque mur peut être utilisé », ce qui résout spécifiquement le problème selon lequel les résidences urbaines ne peuvent pas installer de photovoltaïques à grande échelle, de sorte que les familles urbaines peuvent également construire des « mini centrales électriques » de manière indépendante.

Différences avec les systèmes photovoltaïques traditionnels sur les toits

Bien que le montage photovoltaïque sur balcon et le photovoltaïque sur toit soient essentiellement tous deux des systèmes de production d'énergie solaire photovoltaïque, il existe des différences évidentes entre les deux dans les applications réelles, qui se reflètent principalement dans les aspects suivants :

1. Espace d'installation et adaptation de la scène

Photovoltaïque sur toiture : principalement pour les villas, les résidences rurales ou les bâtiments commerciaux de faible hauteur, avec des combles de grande surface ouverts et dégagés. Excellentes conditions d'éclairage, adaptées à l'installation de plusieurs composants, poursuivant une production d'énergie maximale.

Montage photovoltaïque sur balcon : face aux habitants des quartiers résidentiels de grande hauteur de la ville, l'espace du balcon est limité et la structure est diversifiée, ce qui ne convient pas à la pose de panneaux photovoltaïques de grande surface. Par conséquent, les photovoltaïques de balcon accordent plus d'attention à l'utilisation fine de l'espace, comme l'installation sur des garde-corps, des murs extérieurs ou des supports de fenêtre, et peuvent même être installés verticalement sur le mur latéral.

2.Utilisateurs et modes de décision

Photovoltaïque sur les toits : implique généralement les droits de propriété sur le toit de l'ensemble du bâtiment et nécessite la coordination du comité de propriétaire ou de l'unité immobilière pour un déploiement unifié. Le processus est relativement complexe et implique une prise de décision collective, l’approbation du budget et d’autres questions.

Montage photovoltaïque sur balcon : installé sur le balcon individuel, le propriétaire peut prendre des décisions indépendantes sans coordination complexe. Il est particulièrement convivial pour les utilisateurs individuels vivant dans des appartements et des maisons de location, et offre une flexibilité et une commodité de promotion extrêmement élevées.

3. Difficulté d'installation et méthode de construction

Photovoltaïque sur le toit : nécessite une équipe de construction professionnelle pour effectuer des études structurelles, le perçage du toit, le câblage du système, la fixation des supports, etc. La période de construction est longue et présente certaines interférences avec la structure de la maison.

Montage photovoltaïque sur balcon : le système de support adopte une conception sans poinçon ou une structure encliquetable réglable, qui est fixée au garde-corps ou au mur du balcon par des boulons, des pinces, etc. La construction est simple, et même certains produits prennent en charge "l'installation de bricolage". Cela ne prend qu’une demi-journée, ce qui convient aux utilisateurs novices et aux particuliers pour un déploiement rapide.

4.Esthétique et intégration architecturale

Photovoltaïque sur le toit : Parce qu'il est installé sur le toit, il n'est pas facile à trouver et n'affecte généralement pas l'apparence du bâtiment. Mais il est difficile à mettre en œuvre dans les communautés urbaines.

Montage photovoltaïque sur balcon : En raison de son emplacement à proximité de l'espace de vie, le système doit prendre en compte à la fois la beauté visuelle et l'intégration du style architectural. Le nouveau montage photovoltaïque actuel sur balcon adopte généralement des composants ultra-minces et des solutions de câblage cachées pour réaliser des fonctions photovoltaïques sans affecter la transparence et l'esthétique du balcon.

5. Objectifs de production d’électricité et scénarios d’application

Photovoltaïque sur les toits : recherchez généralement **une puissance élevée et une production d'énergie maximale**, connectez-vous au réseau pour vendre de l'électricité ou coopérez avec des systèmes de stockage d'énergie, adaptés à une électrification complète et à des systèmes énergétiques autosuffisants pour les familles.

Montage photovoltaïque sur balcon : poursuivre le **démarrage à seuil bas** et « l'utilisation pour promouvoir la production », fournir aux familles des suppléments électriques quotidiens (tels que l'éclairage, les cuiseurs à riz, le chargement des téléphones portables, les routeurs, etc.), et peut également être connecté au réseau pour la production d'électricité, mais il est plus enclin aux « petits objectifs » de réapprovisionnement en énergie distribuée, d'économie d'énergie et de réduction des émissions de carbone.

Montage photovoltaïque sur balcon : Un pas vers la démocratisation de l’énergie urbaine

L'émergence du montage photovoltaïque sur balcon n'est pas seulement une innovation au niveau du produit, mais représente également une « démocratisation » des méthodes d'acquisition d'énergie. Il abaisse le seuil de participation et permet aux familles ordinaires de bénéficier d’une énergie propre. Cette solution énergétique « distribuée, individualisée et basée sur des scénarios » bouleverse discrètement la structure traditionnelle de l’offre et de la demande d’énergie.

À mesure que la technologie continue de progresser, l'efficacité des composants, l'intelligence de l'onduleur et les performances de sécurité du montage photovoltaïque sur balcon s'améliorent rapidement. Du simple « un balcon et deux panneaux » à une nouvelle génération de systèmes de produits avec fonctionnement et maintenance intelligents, surveillance à distance et synergie de stockage d'énergie, le montage photovoltaïque sur balcon évolue vers un avenir plus intelligent, plus sûr et plus inclusif.

Conception de base du nouveau système de support

Pour faire du balcon urbain une véritable « frontière » de l'énergie propre, il faut non seulement des modules photovoltaïques efficaces, mais aussi une plate-forme d'installation flexible, stable, légère et sûre - c'est la valeur du montage photovoltaïque sur balcon. Contrairement aux supports photovoltaïques traditionnels qui sont principalement destinés aux structures porteuses de grande portée et de grande portée sur les toits et au sol, le montage photovoltaïque sur balcon fait face à un environnement de balcon urbain étroit, complexe et changeant, il existe donc une différence essentielle dans le concept de conception et la mise en œuvre technique.

Structure modulaire : épissage flexible pour s'adapter aux différents balcons

La conception modulaire est un concept clé pour améliorer l’efficacité et l’adaptabilité de l’installation dans l’ingénierie moderne. La structure modulaire adoptée par le montage photovoltaïque sur balcon signifie que l'ensemble du système peut être assemblé, agrandi ou réduit en fonction de la taille, de la forme et des exigences d'installation des différents balcons, comme des « blocs de construction ».

Cela apporte non seulement une flexibilité de personnalisation extrêmement élevée, mais rend également possible une production standardisée de produits, réduisant considérablement les coûts de fabrication et de transport. Dans le même temps, les composants modulaires sont généralement équipés d'interfaces prédéfinies et de connecteurs à installation rapide. Même les non-professionnels peuvent réaliser l'assemblage et le débogage en peu de temps avec des outils simples, ce qui simplifie grandement le processus d'installation.

De plus, l'avantage de la modularité réside dans sa réutilisabilité et sa mobilité détachable. Pour les locataires ou les résidents de courte durée, le photovoltaïque sur balcon n'est plus un « investissement fixe », mais un ensemble d'actifs verts qui peuvent être emportés et réutilisés. Après le déménagement, il suffit de le remonter en fonction de la structure du nouveau balcon et il peut être réutilisé.

Matériau léger : équilibre entre haute résistance et sécurité urbaine

Étant donné que l'espace du balcon est proche du cadre de vie et que la capacité portante structurelle est limitée, le montage photovoltaïque du balcon doit être à la fois léger et solide, sans augmenter la charge sur le balcon tout en garantissant la sécurité. Pour cette raison, les produits grand public actuels utilisent principalement un alliage d'aluminium à haute résistance ou de l'acier galvanisé à chaud antirouille comme matériau principal.

Les avantages des supports en alliage d'aluminium comprennent :

*Poids léger : la densité n'est que d'un tiers de celle de l'acier, ce qui réduit considérablement la charge du balcon ;

* Forte résistance à la corrosion : convient aux environnements extérieurs humides et pluvieux ;

* Résistance contrôlable : améliorez la résistance structurelle grâce à la conception du profil pour garantir une stabilité à long terme ;

* Belle apparence : la surface est lisse après traitement d'anodisation, ce qui est plus coordonné avec le style de balcon moderne.

Les avantages des supports en acier inoxydable sont :

* Stabilité structurelle extrêmement élevée : adaptée à la résistance aux charges de vent de grande hauteur ;

* Longue durée de vie : la couche galvanisée peut prévenir efficacement la rouille et l'oxydation ;

* Coût maîtrisé : adapté aux utilisateurs ayant des exigences économiques élevées.

Les deux types de matériaux peuvent être sélectionnés de manière flexible en fonction des besoins de l'utilisateur, de l'environnement climatique et du budget. Certains systèmes haut de gamme utilisent même des matériaux composites en fibre de carbone pour améliorer encore la résistance et l'esthétique, et promouvoir le montage photovoltaïque sur balcon pour qu'il soit plus léger, plus solide et plus respectueux de l'environnement.

Adaptation multi-scénarios : s'adapter aux différents environnements de balcons et de murs

Les formes de balcon des immeubles résidentiels urbains varient considérablement. Ils peuvent être semi-fermés, avec des enceintes vitrées, ou avec des garde-corps en porte-à-faux ou des plates-formes encastrées. Par conséquent, l’un des principaux défis du montage photovoltaïque sur balcon est d’atteindre une grande adaptabilité à divers scénarios.

Afin de répondre à ces exigences d'installation complexes, les systèmes avancés de supports de balcon présentent généralement les caractéristiques de conception suivantes :

1. Plusieurs méthodes de fixation sont facultatives

Il peut être connecté en toute sécurité à des structures telles que des balustrades de balcon, des murs, des sols et des bords de parterres de fleurs à l'aide de boulons, de pinces, de clips en forme de U, de pieds réglables, etc. Certains systèmes prennent en charge une conception sans poinçon, ce qui est particulièrement adapté aux scénarios dans lesquels les modifications de la structure du bâtiment ne sont pas autorisées, comme les logements locatifs ou les logements commerciaux haut de gamme.

2. S'adapter à différents angles et directions

Le support peut ajuster l'angle d'inclinaison et la direction de rotation pour correspondre aux balcons ayant différentes orientations au sud-est, au nord-ouest et au nord-est afin d'améliorer l'utilisation de la lumière. Certains systèmes intègrent des joints de réglage fin ou des structures de verrouillage d'engrenages, et les utilisateurs peuvent affiner l'angle des composants en fonction de l'ensoleillement saisonnier pour optimiser davantage l'efficacité de la production d'électricité.

3.Compatible avec l'installation verticale et oblique

Non seulement il peut être installé horizontalement sur la balustrade du balcon, mais il prend également en charge plusieurs méthodes d'installation telles que la fixation murale verticale et la suspension de fenêtre oblique, et peut même être converti en une « micro-centrale externe » pour activer pleinement l'espace du balcon et de la façade.

4.Co-conçu avec des modules photovoltaïques ultra-fins

De nombreux supports photovoltaïques pour balcon sur le marché sont actuellement conçus pour des modules ultra-minces et légers, encore plus fins que les fenêtres en verre ordinaires et plus légers, garantissant qu'il n'y a aucun sentiment d'oppression sur le balcon. Dans le même temps, ces modules ont une transmission lumineuse plus élevée et sont plus adaptés pour répondre aux besoins de ventilation et d’éclairage des balcons.

Chaque mur peut produire de l'électricité : scénarios d'installation flexibles

Lorsque nous parlons de production d’énergie photovoltaïque, la première réaction est souvent celle du « toit » : des panneaux solaires bien disposés qui brillent au soleil. Cependant, dans les villes où chaque centimètre carré de terrain a de la valeur, le traditionnel « toit de production d'électricité » n'est pas facile à obtenir. Les immeubles résidentiels de grande hauteur, les communautés denses et les bâtiments avec des droits de propriété complexes font souvent toit le photovoltaïque intimidant.

L’essor du photovoltaïque sur balcon brise cette limitation d’espace. Grâce à de nouveaux systèmes de supports et à des composants ultra-légers, presque chaque mur, chaque balcon et même l'espace périphérique à l'extérieur de la fenêtre peuvent devenir un « nouveau site » pour la production d'électricité. Il s’agit d’une innovation déconstructive du système énergétique urbain – transformant l’espace vertical d’« ignoré » à « activé ».

La production d'électricité peut être réalisée dans différentes directions : Ne laissez pas le soleil gâcher un mur

Les systèmes photovoltaïques traditionnels sont souvent déployés uniquement dans la direction sud pour rechercher une efficacité maximale d'utilisation de la lumière solaire. Mais pour le photovoltaïque sur balcon, il ne s’agit pas seulement de maximiser la production d’électricité, mais également de maximiser l’espace disponible et la flexibilité. Le nouveau système de supports et la conception des composants permettent même aux murs orientés au nord, à l'est et à l'ouest d'avoir une certaine valeur de production d'énergie.

Cela est dû à trois facteurs techniques :

1. Conception d'angle réglable

Le système de support moderne prend en charge la rotation et l'inclinaison des modules photovoltaïques dans une certaine plage d'angle, comme l'ajustement du mur vertical à une inclinaison de 30 degrés, afin de mieux recevoir la lumière oblique et de compenser le désavantage lumineux des balcons non orientés au sud.

2. modules PERC monocristallins ou de type N à haut rendement

La nouvelle génération de modules photovoltaïques à haut rendement peut toujours maintenir un taux de conversion élevé dans des environnements à faible luminosité et à lumière dispersée. Même si le soleil est orienté vers l'est le matin et vers l'ouest l'après-midi, une production d'électricité considérable peut être accumulée tout au long de la journée.

3. Système d'onduleur et de micro-onduleur intelligent

L'onduleur intelligent peut ajuster automatiquement la puissance de sortie en fonction des conditions d'éclairage de chaque composant. Même si un seul panneau photovoltaïque est éclairé, sa production d'électricité ne sera pas « entraînée vers le bas » par d'autres composants. C'est tout l'intérêt du système "micro-onduleur". Cela fait que le plan de production d'électricité d'une seule pièce sur le mur est et d'une seule pièce sur le mur ouest présente également des avantages pratiques.

Balcon - d'un coin de loisirs à une "micro centrale électrique"

Le balcon est l’un des rares espaces des résidences urbaines pouvant entrer directement en contact avec le monde extérieur. Dans le passé, c'était un endroit pour sécher les vêtements, boire du thé et faire pousser des fleurs, mais aujourd'hui, le balcon est devenu « l'avant-poste stratégique » le plus approprié pour déployer l'énergie photovoltaïque.

Sites d'installation à plusieurs niveaux :

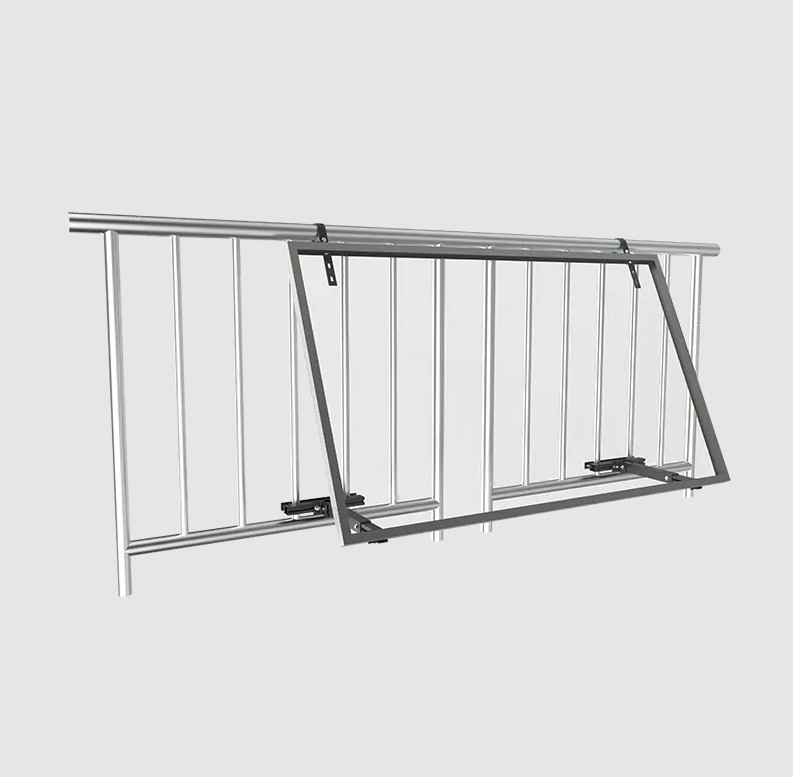

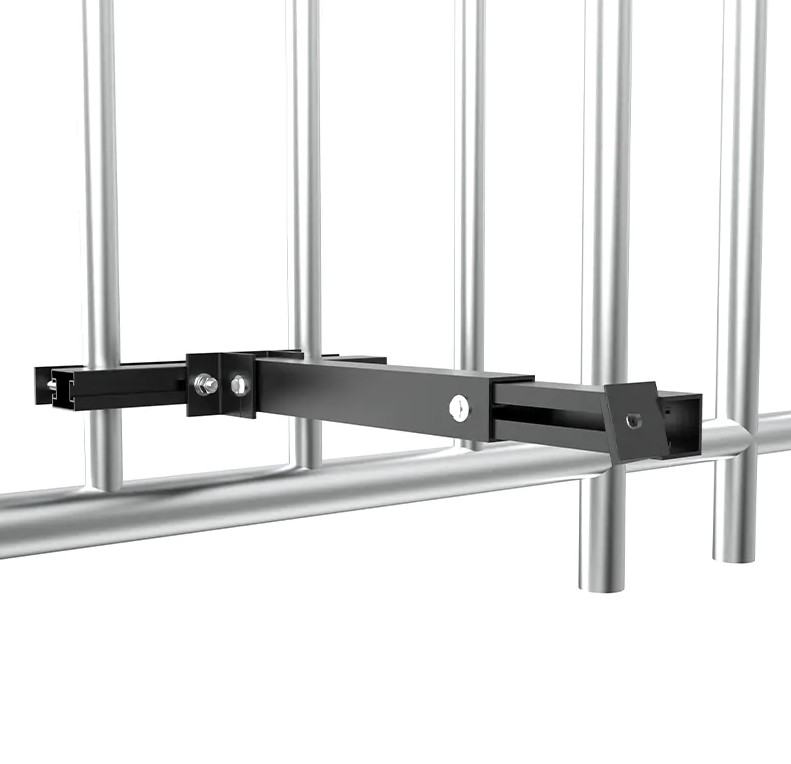

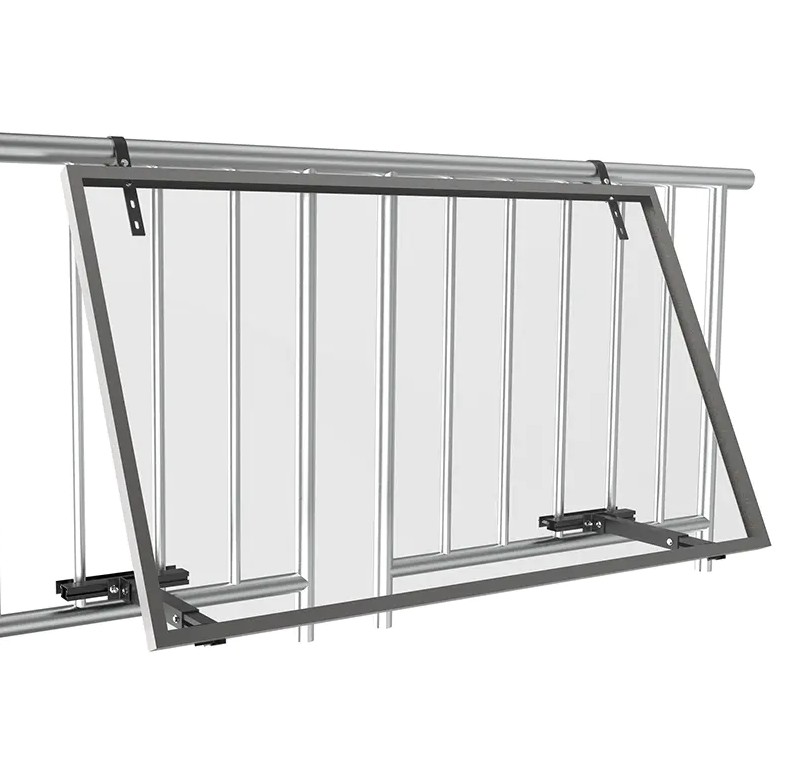

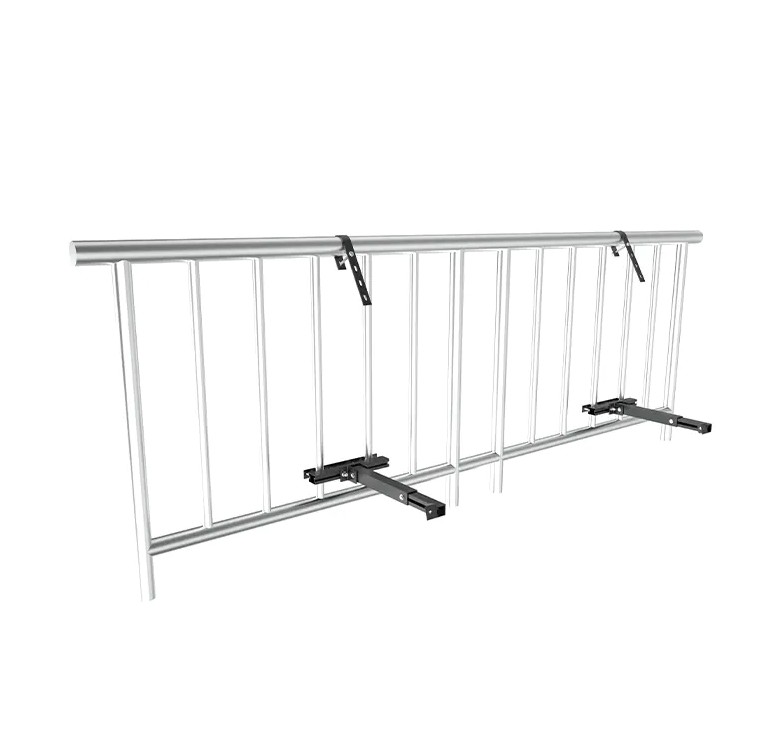

*Garde-corps de balcon : des supports horizontaux peuvent être suspendus pour installer 1 à 2 modules sans affecter le champ de vision ;

* Bord supérieur du balcon : utilisez des supports en forme de L ou inclinés pour déplier les modules vers l'extérieur selon un certain angle ;

* Paroi latérale de balcon : particulièrement adaptée pour disposer verticalement des modules légers pour former un « mur-rideau photovoltaïque » ;

* Position parterre de fleurs ou climatisation : convertie en fondation d'installation sur pied pour utiliser l'angle mort de l'espace ;

Surtout sur le balcon orienté au sud, les modules peuvent non seulement produire de l'électricité, mais également jouer le rôle de pare-soleil, d'isolation thermique et améliorer l'intimité du balcon, faisant d'une pierre deux coups, transformant véritablement le balcon d'une « plate-forme d'observation » en une « plate-forme fonctionnelle ».

Bordure à l’extérieur de la fenêtre : un petit espace a aussi de grandes utilités

De nombreux résidents n’ont pas de balcon, mais seulement une fenêtre. Mais cela ne signifie pas qu’ils ne peuvent pas participer à la tendance du photovoltaïque sur balcon. Un type de petit dispositif de suspension conçu pour « l'espace périphérique à l'extérieur de la fenêtre » a émergé dans la nouvelle génération de systèmes de supports. Les principales caractéristiques comprennent :

*Pas besoin de percer des trous, aucun dommage à la structure, fixé au bord de la fenêtre ou au bord inférieur grâce à des crochets réglables ;

* Conception de composants ultra-minces, l'épaisseur n'est que inférieure à la moitié des composants traditionnels, garantissant la sécurité ;

* Conception pliable ou stockable, adaptée à une utilisation temporaire ou à un déploiement flexible par les locataires ;

Cet appareil convient aux utilisateurs tels que les résidences étudiantes, les anciennes communautés et les logements locatifs à court terme. Même s'il n'y a qu'un emplacement d'installation de 0,5 mètre carré, il peut « insérer une feuille photovoltaïque ».

Photovoltaïque de façade extérieure : l’enveloppe du bâtiment peut aussi produire de l’électricité

Avec le développement du concept d’intégration photovoltaïque dans les bâtiments, de plus en plus de bâtiments urbains commencent à explorer les moyens de transformer directement le mur extérieur en plateforme de production d’énergie. Dans le domaine du photovoltaïque sur balcon, cette idée est promue à des fins civiles, à petite échelle et à faible coût.

Points forts du design de la combinaison du support et du mur extérieur :

* Support de montage vertical : Fixez le module photovoltaïque au mur extérieur comme un tableau, qui peut générer de l'électricité et est décoratif ;

* Support intégré pour mur-rideau : conception intégrée avec mur extérieur en verre ou en métal pour obtenir une production d'énergie invisible ;

* Combinaison de modules à double verre : il a des propriétés translucides, ne bloque pas la lumière et a un bel effet ;

La promotion de ce type de système améliore non seulement la fonctionnalité du bâtiment, mais renforce également « l’image verte » des bâtiments urbains. On peut prévoir qu’à l’avenir, les façades des immeubles de grande hauteur, des immeubles de bureaux et des anciennes zones résidentielles feront partie du support de production d’électricité.

Extension de la valeur des scénarios d'application flexibles

Chaque mur peut produire de l'électricité, ce qui signifie que nous passons de « l'énergie centralisée » à l'ère de « l'énergie distribuée ». Le balcon PV est le pont de ce processus de transformation :

* Pour les ménages individuels : cela signifie des factures d’électricité réduites et une plus grande indépendance ;

* Pour les zones résidentielles anciennes : cela signifie passer à des communautés vertes sans rénover les toits ;

* Pour la gestion globale de l’énergie urbaine : cela signifie l’amélioration progressive des réseaux d’alimentation électrique distribués et contrôlables, ce qui contribue à réduire la charge du réseau et à améliorer les capacités de régulation des pointes et des vallées ;

Il ne s'agit pas seulement d'une reconstruction de la structure énergétique, mais aussi d'une innovation dans le mode de vie des habitants.

Le secret pour améliorer l’efficacité de la production d’électricité : une conception à angle réglable

Nous savons tous que l’angle d’ensoleillement détermine directement l’efficacité de la production d’électricité des modules photovoltaïques. Si vous souhaitez « exposer » plus d'électricité au soleil, vous devez rendre les panneaux solaires aussi perpendiculaires que possible à la direction de la lumière du soleil. Pour les systèmes photovoltaïques traditionnels sur les toits, cela est généralement réalisé par un réglage d'angle unique lors de l'installation, mais dans un micro-espace comme un balcon, un angle fixe n'est pas toujours le meilleur choix.

Par conséquent, la conception à angle réglable est devenue une innovation clé dans le système de montage photovoltaïque sur balcon . Il permet non seulement aux utilisateurs d'ajuster l'angle d'inclinaison du module en fonction de la saison ou de l'orientation, mais peut également capter la lumière du soleil au maximum dans l'environnement complexe des bâtiments urbains de la manière la plus flexible possible, améliorant ainsi considérablement l'efficacité de la production d'électricité.

Pourquoi l’angle est-il si important ?

Le soleil change de « hauteur » tout au long de l’année et se déplace tout au long de la journée. L'angle d'ensoleillement est modéré au printemps et en automne, élevé en été et faible en hiver. Dans un système photovoltaïque à angle fixe, si l’angle d’inclinaison s’écarte trop de l’angle du rayonnement solaire, cela entraînera une diminution de la lumière efficace et une diminution de l’efficacité de la production d’électricité.

Les données montrent que pour chaque écart de 10 degrés par rapport à l'angle optimal, l'efficacité de la production d'électricité diminue d'environ 3 %\~5 % en moyenne ; si l'angle optimal peut être maintenu tout au long de l'année, la production totale d'électricité peut être augmentée de **10 %\~25 %**, ce qui représente un gain très considérable pour le système de micro-balcon.

Structure et principe du support à angle réglable

Le support à angle réglable utilise une structure mécanique spécifique pour permettre au composant de tourner ou de s'incliner de manière flexible dans une certaine plage.

Les conceptions courantes incluent :

1. Support verrouillé par engrenage

L'angle d'inclinaison peut être ajusté par unités de 10° en ajustant le point d'appui avec une échelle à engrenages. Après ajustement, la structure est stable et présente une bonne résistance au vent.

2. Support de broche multi-trous

Le support comporte plusieurs trous et les utilisateurs peuvent insérer des broches pour le fixer à l'angle correspondant selon les besoins. Les avantages sont la simplicité et le faible coût.

3. structure de réglage de l'angle du rail coulissant

La combinaison de rails de guidage coulissants et de tiges de réglage en spirale permet d'obtenir un réglage continu de l'angle, ce qui convient aux applications haut de gamme sensibles à la lumière.

4. Microsystème de suivi automatique de la lumière (un petit nombre de modèles haut de gamme)

Utilisez des capteurs de lumière pour ajuster l'angle en temps réel, semblable aux « tournesols », mais le coût est élevé et n'a pas encore été largement promu dans les scènes de balcon de maison.

Ces conceptions tiennent compte des limitations d’espace du balcon. En garantissant une structure légère et une utilisation facile, la commodité du réglage par l'utilisateur et la stabilité du système sont maximisées.

Comment ajuster l'angle selon la saison ?

Une règle simple est la suivante :

Le meilleur angle d'inclinaison ≈ latitude locale ± angle de correction saisonnière

Pour les balcons orientés sud, ce réglage est très efficace ; pour les balcons orientés est ou ouest, l'angle et la direction peuvent être ajustés pour optimiser l'angle de réception de la lumière le matin ou l'après-midi.

Même s'il n'est ajusté que 2 à 3 fois par an, il peut entraîner une augmentation annuelle moyenne de la production d'électricité de plus de 10 %, en particulier dans le nord ou dans les zones présentant des changements évidents de luminosité, cet avantage est plus important.

Comment fonctionnent les utilisateurs ordinaires ?

Beaucoup de gens s'inquiètent : je ne suis pas électricien, puis-je faire fonctionner ces supports ? En fait, les systèmes modernes de montage photovoltaïque sur balcon ont conçu le mécanisme de réglage de l'angle pour qu'il soit extrêmement simple, et les utilisateurs ordinaires peuvent le faire eux-mêmes :

Le réglage de l'angle ne nécessite qu'une clé ou un outil hexagonal, et le temps de fonctionnement est de 10 minutes ;

Le manuel est équipé d'un guide d'angle, même d'une échelle et d'un tableau d'angle saisonnier recommandé ;

Certaines entreprises proposent des « forfaits de services de réglage de l'angle saisonnier », où des techniciens professionnels se rendent deux à trois fois par an pour optimiser régulièrement l'angle d'inclinaison pour les utilisateurs. Il s'agit d'une extension de service réfléchie pour les personnes âgées ou les résidents qui ne sont pas à l'aise pour le faire.

L'importance pratique des « chasseurs de lumière » urbains

Dans les systèmes photovoltaïques de balcon urbain, la superficie de chaque composant est limitée, il est donc encore plus important d'obtenir l'efficacité maximale de la production d'électricité sur la « superficie unitaire ». La conception à angle réglable offre simplement la possibilité de ce réglage fin.

*Pour les particuliers : cela signifie des rendements plus élevés et des périodes de récupération plus courtes ;

* Pour le système : cela signifie stabilité et efficacité globales ;

* Pour le réseau énergétique urbain : l'amélioration de la capacité de production d'électricité de chaque micro-station est un maillon plus fort du système énergétique distribué ;

En d’autres termes, l’ajustement de l’angle n’est pas seulement un détail technique, mais aussi une manifestation d’une gestion énergétique urbaine optimisée.

Pas de soucis pour les immeubles de grande hauteur dans les villes : conception de sécurité coupe-vent et antichute

Dans les villes dotées d'immeubles de grande hauteur, de nombreux habitants sont impatients d'essayer le photovoltaïque sur balcon, mais sont souvent arrêtés par un problème pratique : les vents en hauteur sont forts, les panneaux solaires seront-ils emportés ? Est-ce sécuritaire?

C’est une préoccupation très raisonnable. Plus l’étage est haut, plus la vitesse du vent est grande et plus la zone exposée au vent de la façade du bâtiment est grande. Une fois qu'il n'est pas solidement fixé, non seulement l'équipement lui-même sera endommagé, mais cela peut également provoquer de graves accidents de sécurité. Surtout dans les zones venteuses ou dans les zones soumises à des typhons fréquents, les capacités coupe-vent et antichute du système photovoltaïque pour balcon sont devenues les principales considérations.

Heureusement, avec le développement de la technologie et l'amélioration des normes, le nouveau système de montage photovoltaïque sur balcon a depuis longtemps intégré la « sécurité » dans son ADN de conception, et grâce à une variété de détails structurels et d'optimisation des matériaux, il garantit qu'il peut être aussi stable qu'une montagne, même dans l'environnement de grande hauteur de la ville.

Quelle est la pression du vent à haute altitude ?

Examinons d'abord une donnée : dans des conditions météorologiques normales, la vitesse du vent aux étages supérieurs à 10 peut être de 30 à 50 % supérieure à celle du sol ; par vent fort, la pression instantanée du vent sur les bâtiments de plus de 20 étages peut atteindre 400 ~ 800 Pa ou même plus. Cela équivaut à une force de traction continue de 40\~80 kg par mètre carré. Si la structure est instable, elle risque de tomber.

Par conséquent, lors de la conception d’un système photovoltaïque de balcon, il est nécessaire de partir des trois aspects que sont les matériaux, la structure et la méthode de connexion pour s’assurer qu’il a la capacité de résister longtemps à la pression du vent et aux risques de chute.

Système Wind-lock : rend le support « serré et non desserré »

Dans le moderne système de montage photovoltaïque sur balcon s, la structure coupe-vent (Wind-lock Bracket) est généralement introduite. Il s'agit d'un mécanisme de serrage et de serrage multiple pour garantir que les composants ne trembleront pas, ne se soulèveront pas ou ne glisseront pas sous l'action du vent.

Les conceptions courantes incluent :

*Verrouillage par bande de pression à double couche : les parties supérieure et inférieure du cadre du composant sont fixées avec des bandes de pression, qui non seulement pressent le panneau, mais améliorent également la stabilité de l'ensemble du cadre ;

* Boucle mécanique à morsure de dent : la poutre principale du support et le bras d'installation sont reliés par la « structure mordante », et le verrou est pressé de plus en plus fort dans des conditions de vent fort ;

* Combinaison de rondelles à ressort d'écrou anti-desserrage : utilisez des attaches avec des performances antichoc, qui ne sont pas faciles à desserrer même en cas de vibrations à long terme ;

* Structure de charnière invisible : certains équerres réglables sont intégrés à des charnières à travers l'arbre rotatif, et une baïonnette est fixée, ce qui est facile à régler et garantit la force de fixation.

Le concept de conception de ces structures est similaire à celui des pièces d'ailes d'avion ou des connecteurs de pont, garantissant qu'il n'y a pas de desserrage ou de rupture au point de concentration des contraintes, résistant ainsi efficacement à la pression continue et à l'impact soudain provoqué par des vents violents.

Dispositif antichute : de multiples garanties, pas de dangers cachés

En plus de la protection contre le vent, il est également nécessaire d'éviter les « chutes ». Surtout dans les immeubles de grande hauteur, une fois que l'équipement photovoltaïque installé sur le balcon tombe, les conséquences seront désastreuses. Par conséquent, les systèmes modernes disposent généralement d’un mécanisme de protection secondaire anti-chute.

Les composants de base comprennent :

* Câble antichute en inox : Chaque panneau ou support photovoltaïque est relié au corps du balcon par l'intermédiaire d'un câble en inox. Même si la fixation principale se desserre accidentellement, elle peut également jouer le rôle de « corde de sécurité » pour éviter les chutes.

* Système de crochets autobloquants : Semblable à la structure à crochets utilisée par les travailleurs en haute altitude, il se verrouille automatiquement sur le garde-corps du balcon ou sur la structure murale lorsque le composant est installé. Une fois la charge modifiée, elle se verrouille automatiquement pour améliorer la sécurité redondante.

* Conception du boulon de limite : un dispositif de limite est placé à la fin de l'installation pour empêcher le glissement global même si la position est décalée en raison du vieillissement structurel ou d'un tremblement de terre.

Ce double mécanisme d'assurance « système antichute de structure principale » est dans une certaine mesure proche du concept de sécurité du système de corde d'escalade. Même si le pire devait arriver, il ne deviendrait pas incontrôlable.

Le matériau léger est aussi la clé de la sécurité

Ne pensez pas à tort que « le lourd est sûr ». Dans les scénarios d’utilisation en hauteur, les matériaux légers et à haute résistance constituent un choix plus raisonnable. À l’heure actuelle, le montage photovoltaïque sur balcon grand public utilise principalement les matériaux suivants :

* Alliage d'aluminium à haute résistance (tel que 6063-T5) : faible densité, haute résistance, bonne résistance à la rouille, adapté à une exposition à long terme à l'environnement extérieur ;

* Acier au carbone galvanisé à chaud : après un traitement anti-corrosion spécial, il présente des avantages à la fois en termes de poids et de résistance et est largement utilisé dans le cadre porteur principal ;

* Fixations en acier inoxydable : capacité anticorrosion extrêmement forte, les pièces clés ne sont pas faciles à rouiller et à dénuder ;

Grâce à la combinaison de la sélection des matériaux et de l'optimisation structurelle, le système photovoltaïque du balcon peut maintenir sa résistance tout en évitant des charges supplémentaires inutiles sur le bâtiment, ce qui constitue un équilibre entre sécurité et praticité.

Esthétique et praticité : forte intégration architecturale

Alors que le photovoltaïque de balcon entre dans la vie des citadins, outre l'efficacité de la production d'électricité et la sécurité des installations, une autre « pierre d'achoppement » qui ne peut être ignorée est le problème de l'apparence.

Dans le moderne cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Du « style industriel » au « langage architectural »

Les premiers systèmes de supports photovoltaïques pour balcons provenaient souvent de scènes industrielles, recherchant résistance et fonctionnalité, mais ignorant l'expérience visuelle de l'environnement résidentiel. La charpente en acier épaisse, le câblage en désordre et les composants exposés sont non seulement inesthétiques, mais conduisent également souvent à des obstructions de propriété ou à des conflits de voisinage.

Afin de résoudre ce problème, les systèmes modernes de supports photovoltaïques pour balcons introduisent progressivement un « langage architectural » :

* Lignes simples et structure légère : la forme générale tend à être minimaliste, évitant les structures transversales complexes, de sorte que les gens ne puissent pas dire de loin qu'« il s'agit d'un système photovoltaïque » ;

* Conception de boulons cachés et de bandes de pression : en masquant les points de connexion et les plaques de pression, une apparence propre et soignée est conservée ;

* Traitement de couleur uniforme : la surface du support utilise du gris mat, du blanc argenté, du noir et d'autres couleurs proches de la façade du bâtiment, qui ne sont pas abruptes et ne dominent pas ;

* Ajuster la géométrie du balcon : selon le rapport d'aspect commun du balcon, l'épaisseur du garde-corps, le style de coin et d'autres formes de supports préfabriqués, il peut être « intégré » après l'installation.

Cette transformation du « langage manufacturier » au « langage architectural » est une étape importante pour que le photovoltaïque de balcon s'intègre véritablement dans le mode de vie des habitants.

Conception de support invisible : les équipements de production d'électricité « disparaissent »

Afin de réduire davantage le sentiment d'équipement, une variété de concepts de conception « invisibles » sont adoptés dans la structure du support pour rendre le système photovoltaïque visuellement aussi faible que possible :

1. Conception intégrée à bord plié : une fois la poutre principale du support fixée au garde-corps ou au mur, le bord est plié dans la structure fixe et il n'y a presque aucune saillie évidente à distance.

2. Squelette léger creux : le fond de panier scellé traditionnel est annulé et la structure creuse est adoptée pour réduire le poids et réduire l'obstruction, rendant les composants plus « transparents ».

3. Moulage intégré modulaire : les câbles et connecteurs initialement exposés sont intégrés dans le squelette du support, et la « sensation de salle des machines » provoquée par les lignes exposées est évitée grâce à un emballage intégré.

4.Optimisation asymétrique de l'angle d'inclinaison : pour les balcons avec différentes orientations nord-sud et est-ouest, une conception asymétrique est adoptée pour rendre l'angle d'inclinaison du composant plus naturel dans la structure et former une relation d'extension continue avec le mur.

Ces conceptions font du balcon photovoltaïque non plus une « centrale électrique suspendue à l'extérieur de la fenêtre », mais une partie cachée dans la scène de la vie, en tenant compte à la fois de la fonction et de la beauté.

S'adapter aux panneaux photovoltaïques ultrafins : la minceur est aussi une forme de beauté

Il ne suffit pas que le support soit beau, les composants eux-mêmes doivent également tenir le coup. La nouvelle génération de systèmes de balcon utilise généralement des panneaux photovoltaïques ultra-fins, translucides ou entièrement noirs, qui se rapprochent plus des « matériaux de construction » que des « équipements de production d'électricité » en termes d'expression visuelle.

Composants en verre ultra-fins (3\~4 mm) : l'épaisseur est environ 40 % inférieure à celle des composants traditionnels et la pression visuelle est moindre après l'installation, ce qui convient aux balustrades de balcon ou aux murs en porte-à-faux.

Composants translucides : Certaines zones transmettent la lumière, de sorte que le balcon puisse conserver les canaux de lumière naturelle, en tenant compte des fonctions de plantation, de ventilation et d'éclairage.

Composants noirs intégrés : grâce à des cadres entièrement noirs et des revêtements non réfléchissants, la texture globale du miroir sombre est parfaitement assortie aux façades extérieures résidentielles modernes en verre ou en métal.

Une fois ces composants assortis au support, l'apparence ressemble presque à un morceau de verre décoratif ou à un brise-vent, plutôt qu'à un « panneau solaire » traditionnel, plus facilement accepté par les résidents, les propriétés et les architectes.

Impact social de l'intégration architecturale

Améliorer l’apparence des systèmes photovoltaïques des balcons n’est pas seulement une question esthétique, mais aussi un moteur pratique. De nombreux projets pilotes urbains ont révélé que :

* L'apparence est coordonnée et l'acceptation des résidents a augmenté d'environ 60 % ;

* La gestion immobilière ne s'oppose plus fortement et l'attitude de soutien à l'installation est plus positive ;

* Les concepteurs architecturaux ont commencé à envisager activement la solution « intégrée » de composants photovoltaïques et à les intégrer dans la structure du bâtiment.

* Une fois passé de "plug-in externe ultérieur" à "partie du bâtiment", le photovoltaïque de balcon pourra passer d'une installation spontanée à petite échelle à un aménagement urbain à grande échelle.
