Quelles sont les meilleures méthodes pour installer un système de montage PV de montagne pour les applications en plein air?

Évaluation du site et analyse des terrains pour les installations de montage de montagne PV

Avant tout Montage avec PV de montagne Le système est installé, effectuant une évaluation complète du site et l'analyse du terrain est une étape non négociable. Ce processus jette les bases d'un système de production d'énergie photovoltaïque (PV) structurellement sain, efficace et durable. Les environnements de montagne présentent des défis uniques qui exigent une approche sur mesure de l'arpentage, de l'ingénierie et de la conception.

Comprendre la complexité géographique des terrains montagneux

Les sites des montagnes sont souvent caractérisés par des pentes abruptes, une composition incohérente du sol et des formations rocheuses irrégulières. Ces caractéristiques géographiques ont un impact direct sur la conception du système et nécessitent une cartographie précise. À l'aide d'outils avancés tels que le lidar (détection de lumière et la diffusion), la photogrammétrie du drone (drone) et le SIG (systèmes d'information géographique), les ingénieurs peuvent obtenir des données topographiques à haute résolution pour évaluer le gradient de pente, la direction et l'élévation.

Le gradient de pente et l'aspect jouent un rôle crucial dans la détermination de l'orientation du panneau. Une pente face au sud (dans l'hémisphère nord) reçoit généralement le plus de soleil, ce qui le rend idéal pour les installations PV. Cependant, l'angle d'inclinaison affecte les systèmes de rayonnage, les méthodes d'ancrage et les ajustements d'inclinaison du panneau. Une pente trop abrupte peut nécessiter un terrassement ou un renforcement structurel, ce qui affecte à la fois le coût et la complexité.

Analyse de la composition des sols et des roches

Contrairement aux installations de Flatland ou du désert, les projets PV de montagne doivent faire face à des conditions souterraines très variables. Les ingénieurs doivent effectuer des évaluations géotechniques pour comprendre si le sol est argileux, sableux, limoneux ou rocheux. Ces détails sont essentiels pour choisir entre les fondations basées sur des piles, à crampons au sol ou à ballast.

Les substrats rocheux rendent souvent la conduite de piles impossible sans pré-séris ou utilisation de micro-piles. Dans de telles conditions, l'ancrage chimique ou les semelles en béton peuvent devenir nécessaires. Inversement, les sols lâches ou instables peuvent nécessiter des pilotis profonds ou des fondations plus larges pour distribuer la charge uniformément et empêcher le décantation ou l'inclinaison.

Les tests de résistance à la pénétration du sol, l'analyse de la résistance au cisaillement du sol et les études de rétention d'humidité contribuent à la planification des fondations. La stabilité du sol dans diverses conditions de charge - y compris une neige lourde ou une activité sismique - doit également être simulée pour valider la sécurité à long terme.

Path du soleil et considérations d'ombrage

Dans les zones montagneuses, l'ombrage des pics environnants, des arbres ou même la pente elle-même peut affecter considérablement le rendement en énergie solaire. Une analyse du site doit inclure des modèles d'ombrage toute l'année à l'aide de logiciels tels que PVSYST ou Hélioscope. Ces outils permettent des simulations virtuelles de production d'énergie en fonction de l'heure de la journée, des variations saisonnières et du placement des panneaux.

Toute zone ombragée, même pour une brève partie de la journée, peut réduire la sortie d'un panneau ou créer des chaînes incompatibles à moins d'atténuer les onduleurs intelligents ou les optimisateurs de puissance. En tant que tel, la conception de cordes et la gestion de l'ombrage devraient faire partie de la phase d'analyse précoce.

Conditions environnementales et climatiques

La collecte des données météorologiques est un autre élément essentiel de l'évaluation des sites de montagne. Les vitesses de vent à l'altitude peuvent être extrêmes et imprévisibles, en particulier le long des crêtes. De même, l'accumulation de neige, les cycles de gel-dégel et les fortes précipitations sont typiques dans des régions élevées. La collecte d'au moins un an de données météorologiques (ou l'obtention de données des stations météorologiques voisines) est recommandée pour modéliser des scénarios de chargement.

Les charges de vent et de neige élevées ont un impact directement sur les spécifications structurelles du système de montage. La conception sélectionnée doit non seulement survivre à ces conditions, mais maintenir l'intégrité du système sur 25 à 30 ans de fonctionnement prévu.

Les microclimats sont également courants dans les régions montagneuses. Une pente orientée vers le nord peut rester ombragée et plus froide, conduisant à plus d'accumulation de neige, tandis que la zone adjacente orientée vers le sud pourrait connaître une expansion et une contraction thermiques. Ces variations locales nécessitent des données hautement localisées et une ingénierie personnalisée.

Accessibilité et planification des infrastructures

L'accès aux sites de montagne implique souvent des défis logistiques. Les routes peuvent être non développées ou uniquement accessibles de façon saisonnière. Le transport des matériaux et de l'équipement vers des zones raides et éloignées nécessite une planification minutieuse. Une étude de faisabilité devrait évaluer le coût et la difficulté de fournir des composants structurels, des panneaux solaires, des grues et du béton.

Dans de nombreux cas, des ascenseurs d'hélicoptères, des câbles de câble ou des voies de montagne temporaires sont nécessaires pour faciliter la construction. Ces limitations d'accès peuvent avoir un impact significatif sur les délais du projet et les budgets, de sorte que la logistique du site doit être incluse dans la phase d'enquête préliminaire.

Biodiversité et impact environnemental

Les écosystèmes de montagne sont souvent des zones écologiquement sensibles. L'évaluation du site doit comprendre une étude de l'impact environnemental potentiel, notamment la perturbation de l'habitat, le risque d'érosion et la déforestation. Les enquêtes écologiques peuvent être requises par les autorités locales, en particulier dans les zones protégées ou à haute biodiversité.

Les mesures de contrôle de l'érosion, telles que les clôtures de limon ou la végétation renforcée, peuvent être mandatées avant le début de toute fouille. De plus, la flore et la faune locales doivent être protégées pour éviter les pénalités ou les retards dus à la non-conformité.

Choisir les bonnes structures de montage PV pour les environnements de montagne

La sélection d'une structure de montage PV appropriée est essentielle pour garantir les performances, la durabilité et la sécurité à long terme d'un système de montage PV de montagne. Les environnements de montagne introduisent des défis distincts - un terrain de temps, des conditions climatiques difficiles, des compositions variables du sol et une logistique difficile - qui influencent toutes le processus de prise de décision structurelle. L'objectif est de choisir un système qui équilibre la force, la rentabilité et la facilité d'installation.

Systèmes de montage d'inclinaison réglable par rapport à l'inclinaison réglable

Les structures à inclinaison fixe sont couramment utilisées dans les installations PV de montagne en raison de leur simplicité et de leurs besoins en maintenance inférieurs. Ces systèmes maintiennent un angle constant, qui est généralement optimisé en fonction de la latitude du site et des données annuelles du chemin solaire. Dans les régions montagneuses, la pente naturelle peut être utilisée pour correspondre à l'angle du panneau, minimisant le besoin de rayonnages complexes.

Les systèmes d'inclinaison réglables, en revanche, offrent l'avantage de l'optimisation saisonnière. Bien qu'ils puissent améliorer considérablement le rendement énergétique dans les zones avec une incidence solaire variable, ils nécessitent souvent plus de composants mécaniques et d'ajustements réguliers, qui peuvent ne pas être possibles dans les emplacements des montagnes éloignées ou difficiles à accéder.

Pour la plupart des applications de montagne, un système d'inclinaison fixe avec un angle d'inclinaison égal ou légèrement supérieur à la latitude du site est préféré pour l'équilibre entre l'efficacité et la fiabilité du système.

Systèmes montés sur le sol vs Pole

Les systèmes montés au sol dominent dans les déploiements PV à l'échelle des services publics, y compris ceux des zones montagneuses. Ils sont conçus avec une matrice de cadres en acier ou en aluminium fixé au sol à l'aide de piles, de vis ou de ballast. Dans les terrains avec un sol peu profond au-dessus du substratum rocheux ou des éboulis, la profondeur des piles et la force d'ancrage doivent être soigneusement calculées.

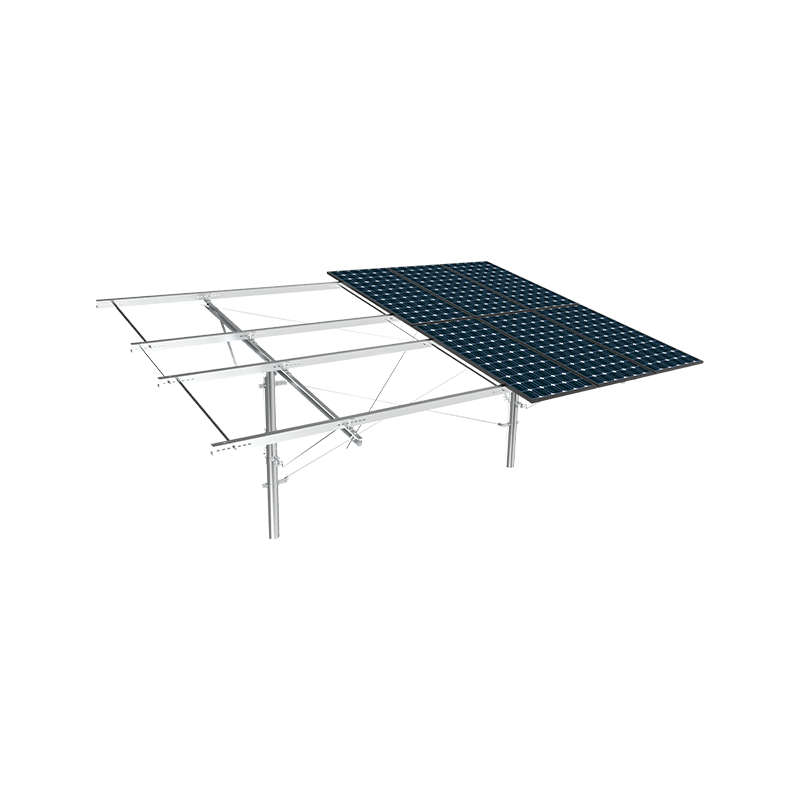

Les systèmes montés sur la perche sont idéaux pour les applications à petite échelle ou le sol très inégal où les cadres au sol ne peuvent pas être pris en charge uniformément. Ceux-ci sont particulièrement utiles dans les systèmes PV de montagne hors réseau ou hybrides où des troubles du sol minimaux sont souhaitables.

Les tableaux montés sur la perche présentent généralement des configurations à un seul panneau, qui peuvent être orientées manuellement ou équipées d'un suivi à axe unique. Cependant, les systèmes de suivi introduisent la complexité mécanique et la vulnérabilité dans des conditions de neige ou de vent, ce qui les rend moins courants dans les installations montagneuses.

Matériaux structurels: acier vs aluminium

Le choix du matériau est entraîné par un équilibre de poids, de résistance à la corrosion, de résistance et de coût. L'acier galvanisé est largement utilisé en raison de sa résistance élevée et de son abordabilité. Il peut gérer des charges de vent et de neige élevées, mais est plus lourde, ce qui augmente les coûts de transport et les efforts d'installation sur le terrain montagneux.

L'aluminium, bien que plus cher, est plus léger et naturellement résistant à la corrosion. Il est souvent choisi pour les sites de montagne à haute altitude ou côtière où l'humidité et l'exposition aux UV accélèrent la corrosion. Les systèmes en aluminium anodisé offrent une longévité prolongée et sont plus faciles à assembler, mais peuvent nécessiter des profils plus épais pour obtenir la même résistance structurelle que l'acier.

Dans les systèmes hybrides, les rails en aluminium sont utilisés pour le montage du panneau, tandis que la sous-structure ou les jambes sont en acier galvanisé à trempage à chaud pour fournir une base rigide.

Techniques d'ancrage et adaptabilité au terrain

Dans les projets de montagne PV, le système de brassage doit être conforme aux contours de la terre sans compromettre l'intégrité structurelle. Les systèmes de jambes réglables, les frottements Z et les assemblages de trame flexibles permettent une adaptation aux pentes avec des gradients allant jusqu'à 30 degrés ou plus.

Les vis au sol sont souvent préférées dans les sols rocheux ou peu profonds où la conduite du tas est irréalisable. Ces ancres hélicoïdales peuvent être insérées manuellement ou hydrauliquement et permettre un alignement vertical précis.

Pour des pentes très raides, le terrassant la terre et l'utilisation de trames de montage à plusieurs niveaux peuvent être nécessaires. Cette approche fournit un alignement horizontal tout en gérant le ruissellement des eaux de pluie et en réduisant les risques d'érosion du sol. Dans de tels cas, l'intégration du génie civil devient critique.

Transportabilité et préfabrication

Les systèmes de rayonnage modulaires sont de plus en plus favorisés dans les installations de montagne en raison des contraintes logistiques. Les composants pré-découpés, pré-percés et étiquetés en usine réduisent les travaux sur place, ce qui est particulièrement bénéfique lorsque l'accès routier est médiocre ou que les équipes d'installation doivent transporter des pièces sur de longues distances.

Des kits conçus pour la livraison conteneurisée ou le transport de pack-animal sont utilisés dans des régions robustes comme l'Himalaya ou les Andes, où la logistique routière conventionnelle n'est pas disponible.

Techniques de conception de fondation et d'ancrage au sol sur un terrain en pente

La fondation est la base littérale sur laquelle dépend la fiabilité d'un système de montage PV de montagne. La conception de fondations stables et rentables sur un terrain inégal ou en pente présente un ensemble unique de défis de génie structurel et géotechnique. Contrairement aux places, les montagnes présentent souvent des conditions de sol incohérentes, des couches de roche intégrées et des complications de drainage qui doivent être traitées par une planification méticuleuse.

Types de fondations pour les systèmes PV de montagne

Il existe plusieurs types de fondations adaptées aux installations de montagne PV. Le choix dépend de la composition du sol, de l'angle de pente, des conditions climatiques et de l'équipement disponible:

* Piles entraînés: les poules H en acier ou les piles tubulaires conduits dans le sol sont efficaces dans les sols fermes mais peuvent être peu pratiques dans les terrains rocheux ou remplis de rochers.

* Vis de sol: ce sont des tiges en acier à filetage hélicoïdales qui sont tordues dans le sol comme une vis. Ils offrent une excellente résistance à la sortie et conviennent à une grande variété de sols, y compris des sites partiellement rocheux.

* Semelles en béton: lorsque le sol est trop rocheux pour les piles ou les vis, des blocs de béton préfabris ou in situ sont utilisés. Ceux-ci sont souvent associés à des supports réglables pour tenir compte des variations de pente.

* Fondations à ballasts: Convient aux sols très peu profonds ou aux installations temporaires. Les blocs de ballast maintiennent la structure de montage en place sans pénétration mais nécessitent des surfaces stables et un drainage approprié.

Chaque type de fondation nécessite une approche sur mesure pour le transfert de charge et la stabilité du système, en particulier dans les conditions de vent et de neige spécifiques aux montagnes.

Gestion et terrassement des pentes

Dans les cas où les pentes dépassent 15 à 20 degrés, le terrassement est souvent utilisé pour créer des plates-formes plates pour les lignes PV. Le terrassement simplifie non seulement l'installation, mais empêche également l'érosion du sol et améliore le drainage.

Cependant, la création de terrasses peut perturber la végétation et augmenter les coûts de construction. Par conséquent, les systèmes de rayonnage flexibles avec des jambes de longueur variable sont souvent préférés lorsque une modification minimale des terres est souhaitée. Les extensions de jambes, souvent télescopiques, permettent à chaque point de support d'être ajusté indépendamment pour correspondre aux contours du terrain.

Profondeur d'ancrage et portefeuille

Le système d'ancrage doit résister aux charges verticales (poids mort des panneaux et des structures), des forces latérales (pression du vent) et des forces de soulèvement (causées par le vent ou le soulèvement de gel). Les calculs d'ingénierie doivent tenir compte:

* Charge de neige, en particulier dans les chaînes de montagnes comme les Alpes ou les Rocheuses

* Énergie éolienne, qui peut être extrême à des altitudes plus élevées

* Charges sismiques, dans les régions de montagne sujets aux tremblements de terre

La profondeur d'ancrage varie généralement de 1,2 à 2,5 mètres en fonction de la charge structurelle et de la capacité de portage du sol. Les fournisseurs de vis de sol et de pile fournissent des graphiques de chargement en fonction des résultats des tests sur le terrain, mais il est souvent nécessaire d'effectuer des tests de retrait spécifiques au site pour valider les modèles théoriques.

Solutions de forage rocheux et micro-pile

Dans les régions avec un substratum rocheux massive ou des pavés denses, la conduite standard ou les vis au sol peut ne pas être réalisable. Dans de tels cas, des systèmes de micro-pile sont utilisés. Ceux-ci impliquent de former un trou de petit diamètre dans la roche, d'insérer une tige d'ancrage filetée et de la couler en place. Cette méthode offre une stabilité et une résistance à la charge exceptionnelles, mais comporte des coûts de main-d'œuvre et d'équipement accrus.

Des plates-formes de forage adaptées à une utilisation montagneuse - souvent voilée ou portable - sont déployées pour gérer cette tâche. La clé consiste à assurer une précision d'alignement et un remplissage de coulis cohérent, en particulier lorsque l'accès est contraint.

Protection de drainage et de gel

La gestion de l'eau est un élément essentiel de la conception des fondations dans les installations de montagne PV. Un drainage inapproprié peut entraîner un ramollissement du sol, un soulèvement de gel ou une instabilité de pied. Les drains français, le classement de surface et les membranes géotextiles sont utilisées pour détourner l'eau des fondations.

Dans les climats plus froids, la protection du gel est obtenue en incorporant la base sous la ligne de gel et en utilisant des pauses thermiques ou des matériaux d'isolation si nécessaire. Les semelles en béton sont généralement évasées à la base pour distribuer la charge et résister à la poussée de gel latérale.

Efficacité des coûts et de la construction

Le terrain montagneux éloigné présente des contraintes logistiques uniques qui influencent la stratégie de fondation. Les systèmes de fondation légers qui nécessitent une excavation minimale et aucun temps de durcissement - comme les vis au sol ou les plateaux de ballast modulaires - réduisent le temps d'installation et le coût.

Principes de conception pour l'installation (DFI) Guide l'ingénierie de la fondation pour hiérarchiser la main-d'œuvre minimale, moins d'outils spécialisés et un déploiement rapide. Dans de nombreux projets PV de montagne, des fondations doivent être installées manuellement en raison du manque d'accès routier, ce qui souligne en outre la nécessité d'une stratégie de base modulaire et adaptable.

Traitement des conditions environnementales difficiles: vent, neige et stabilité du sol

Les montagnes sont souvent caractérisées par des conditions environnementales extrêmes qui peuvent avoir un impact significatif sur la durabilité et les performances des systèmes de montage PV. Ces conditions comprennent des vents violents, de fortes chutes de neige, des températures glaciales et l'instabilité inhérente du sol montagneux. Des stratégies d'atténuation efficaces doivent être utilisées pour garantir que le système reste fonctionnel et sûr tout au long de sa vie opérationnelle.

Charges de vent et intégrité structurelle

Les forces éoliennes sont l'une des principales préoccupations lors de l'installation de systèmes PV dans les régions montagneuses. À des altitudes plus élevées, les vitesses de vent sont souvent beaucoup plus fortes et plus imprévisibles, ce qui peut créer des charges substantielles sur la structure de montage. S'il n'est pas correctement pris en compte, ces forces peuvent entraîner une défaillance structurelle, un délogement du panneau ou même un effondrement du système. Pour y remédier, une conception structurelle robuste est essentielle. Les ingénieurs doivent effectuer une analyse de la charge de vent basée sur les données locales du vent, y compris les vitesses de rafales maximales et leur fréquence.

Les forces éoliennes sont calculées à l'aide de normes telles que l'ASCE 7 (American Society of Civil Engineers), qui fournit des lignes directrices pour déterminer les charges de vent basées sur des conditions spécifiques au site. Ces charges doivent être incorporées dans la conception du système de montage, et chaque composant doit être renforcé pour résister à la pression du vent attendue. Les systèmes de montage à haute résistance au vent utilisent souvent un cadrage en acier ou en aluminium plus épais et utilisent des méthodes d'ancrage supplémentaires, telles que des tas ou des vis de sol plus profonds, pour assurer la stabilité.

Dans certains cas, des considérations aérodynamiques peuvent également aider à réduire les charges de vent. Les systèmes de rayonnage peuvent être conçus avec un profil bas pour minimiser la résistance au vent, ou les panneaux peuvent être installés à un léger angle pour permettre au vent de s'écouler plus en douceur sur la surface. De plus, le contreventement structurel peut être incorporé pour fournir un support latéral supplémentaire à la structure de montage.

Considérations de charge de neige

Les montagnes sont souvent sujettes à des chutes de neige importantes, ce qui présente à la fois un fardeau immédiat sur la structure et les défis à long terme liés aux cycles de congélation. L'accumulation de neige peut ajouter un poids considérable au réseau PV, qui doit être soutenu par le système de montage. La neige peut également entraver les panneaux solaires, réduisant leur efficacité en bloquant la lumière du soleil. Pour répondre à ces préoccupations, les calculs de la charge de neige doivent être pris en compte dans la conception structurelle.

La charge de neige est déterminée en fonction des chutes de neige annuelles moyennes, de l'élévation du site et de la pente des panneaux. Dans les régions où l'accumulation de neige est lourde, la structure de montage peut devoir être renforcée avec un contreventement supplémentaire ou des semelles plus grandes pour distribuer le poids de la neige. De plus, l'angle auquel les panneaux PV sont montés doivent être ajustés pour permettre la perte de neige. Les angles de panneau plus élevés sont généralement plus efficaces pour perdre de la neige, ce qui réduit la probabilité d'accumulation de neige qui pourrait endommager les panneaux ou les rendre inefficaces.

En plus de l'accumulation de neige, le cycle de congélation peut affecter la stabilité du sol autour des fondations. La congélation et le dégel répétés peuvent provoquer une expansion et un contrat du sol, ce qui peut entraîner des fondations et des systèmes de montage instables. Pour éviter cela, les fondations doivent être intégrées suffisamment profondément pour atteindre sous la ligne de gel, où le sol reste stable. Des soins particuliers doivent être pris dans les régions avec des cycles de gel fréquents, et des mesures supplémentaires de protection du gel, telles que des barrières thermiques ou des conceptions de semelles isolées, peuvent être nécessaires.

Contrôle de stabilité du sol et d'érosion

Le terrain montagneux est souvent caractérisé par des sols instables, qui peuvent présenter des défis pour l'installation du système de montage. Les sols lâches, tels que le sable, le gravier ou le limon, sont sujets à l'érosion, tandis que les pentes abruptes peuvent provoquer des glissements de terrain ou des mouvements du sol qui pourraient compromettre la stabilité du système PV. Pour atténuer ces risques, les enquêtes géotechniques sont essentielles pour évaluer la composition et la stabilité du sol.

Dans les zones avec des sols instables, les ancres moulues telles que les tas hélicoïdales ou les tas de vis sont préférées car elles fournissent une connexion sécurisée au substratum rocheux plus stable sous la surface. Ces types d'ancres sont capables de résister aux forces verticales et latérales sans compter sur la friction du sol. Dans les cas plus graves, où l'érosion du sol est une préoccupation, des mesures supplémentaires de contrôle de l'érosion telles que les clôtures de limon, les barrières de roche ou la végétation renforcée peuvent être nécessaires pour stabiliser le sol.

Pour les pentes abruptes, le terrassement peut être utilisé pour réduire les mouvements du sol et fournir une base de niveau pour le système de montage. Le terrassement implique la coupe dans la pente pour créer des plates-formes plates sur lesquelles le système de montage peut être placé. Cette technique aide également à contrôler le ruissellement de l'eau, réduisant le risque d'érosion et maintien de l'intégrité du sol autour des fondations.

Adaptabilité climatique et durabilité à long terme

Compte tenu des conditions difficiles et variables dans les environnements de montagne, les matériaux utilisés pour les systèmes de montage PV doivent être sélectionnés pour leur durabilité. Les composants métalliques, par exemple, devraient être résistants à la corrosion, en particulier dans les régions avec de fortes chutes de neige ou une exposition fréquente à l'humidité. L'acier galvanisé à chaud et l'aluminium anodisé sont des choix courants en raison de leur résistance à la corrosion et de la capacité à résister aux conditions extrêmes souvent trouvées à haute altitude.

La durabilité à long terme est également influencée par l'exposition aux UV, en particulier dans les régions à forte intensité solaire. Le rayonnement UV peut dégrader certains matériaux au fil du temps, conduisant à la fragilité et à l'échec. En tant que tels, les revêtements qui offrent une protection UV ou l'utilisation de matériaux intrinsèquement résistants aux UV sont une considération critique dans le processus de sélection des matériaux.

Guide étape par étape de l'installation mécanique des systèmes de montage PV de montagne

L'installation mécanique d'un Montage avec PV de montagne Le système est un processus en plusieurs étapes qui implique une planification minutieuse, une exécution précise et un accent sur la sécurité. Étant donné les défis uniques posés par les terrains montagneux - tels que les irrégularités de la pente, les problèmes d'accessibilité et les conditions météorologiques extrêmes - l'installation d'un système photovoltaïque nécessite une expertise à la fois dans la technologie solaire et les méthodes de construction robustes.

Préparation et arpentage du site initial

La première étape du processus d'installation est une préparation approfondie du site, qui commence par l'arpentage et le marquage des emplacements du système de montage. L'enquête doit prendre en compte l'angle de pente, l'élévation et tous les obstacles d'ombrage, tels que les pics ou les arbres à proximité. Des outils de cartographie haute résolution tels que le GPS ou les drones peuvent être utilisés pour recueillir des données précises sur la topographie du site et pour assurer un placement précis de la structure de montage.

Une fois l'enquête terminée, la prochaine tâche consiste à effacer le site de toute obstruction. Cela peut impliquer le retrait des rochers, de la végétation ou des débris qui pourraient interférer avec l'installation. Dans certains cas, des fouilles mineures peuvent être nécessaires pour niveler le sol ou créer un espace pour la fondation.

Installation de la fondation

La fondation est la partie la plus critique du processus d'installation, car elle assure la stabilité de l'ensemble du système. Selon la composition du sol et le terrain, la fondation peut être constituée de vis, de piles ou de semelles en béton. Dans les environnements de montagne, l'utilisation de vis au sol ou de piles hélicoïdales est souvent préférée car elles peuvent être installées avec un minimum de perturbation dans le paysage et sont idéales pour un terrain inégal ou rocheux.

La fondation doit être installée avec précision pour s'assurer que la structure de montage reste de niveau et sécurisé. En règle générale, chaque ancre de fondation est percée ou vissée dans le sol, chaque pile ou vis étant testée pour la stabilité. Dans les zones avec des sols profonds ou rocheux, des équipements supplémentaires tels que des plates-formes de forage peuvent être nécessaires pour atteindre la profondeur requise.

Ensemble de structure de montage

Une fois la fondation sécurisée, l'étape suivante consiste à assembler la structure de montage. Cela implique l'installation de rails ou de cadres qui maintiendront les panneaux PV en place. Les cadres sont généralement pré-assemblés en sections pour rationaliser le processus d'installation. Une fois les rails en place, ils sont fixés aux ancres de la fondation, garantissant que l'ensemble du système est de niveau et stable.

Pour les systèmes d'inclinaison réglables, des ajustements mécaniques peuvent être effectués à l'angle des rails pour optimiser l'exposition du panneau au soleil. Dans le cas de systèmes à inclinaison fixe, les rails sont positionnés à un angle prédéterminé en fonction de la latitude du site et de l'accès solaire saisonnier.

Installation de panneau

Une fois la structure de montage en place, les panneaux solaires peuvent être installés. Les panneaux sont généralement montés sur les rails à l'aide de pinces spécialisées qui fixent les trames de panneau à la structure de montage. Des précautions doivent être prises pour s'assurer que les panneaux sont orientés dans la direction optimale et qu'ils sont solidement fixés pour éviter tout mouvement pendant les vents violents ou l'accumulation de neige.

Lors de l'installation de panneaux, il est important de s'assurer que le câblage est correctement acheminé et que les connexions électriques sont sécurisées. Cela implique souvent de passer des fils à travers la structure de montage et de les fixer avec des attaches de câbles ou des clips pour éviter les dommages des facteurs environnementaux.

Câblage électrique et intégration du système

La dernière étape du processus d'installation est l'intégration du système électrique. Cela implique la connexion des panneaux solaires à l'onduleur et la garantie que les connexions électriques répondent aux normes de sécurité locales. Pour les installations de montagnes, des considérations supplémentaires doivent être faites pour l'acheminement des câbles électriques, en particulier dans les zones à forte vents violents, la neige lourde ou le risque d'interférence de la faune.

Une fois le câblage terminé, le système est testé pour s'assurer qu'il fonctionne correctement et que toutes les connexions sont sécurisées. Dans de nombreuses installations de montagne, un système de surveillance local est également installé pour suivre les performances du système en temps réel et fournir des alertes en cas de problème de production d'énergie.

Surmonter les défis sur un terrain éloigné et robuste pour les systèmes de montage PV

L'installation d'un système de montage PV de montagne dans des terrains éloignés et accidentés pose des défis logistiques et techniques uniques. La combinaison des emplacements difficiles d'accès, des conditions environnementales difficiles et le manque d'infrastructure complique le processus d'installation et augmente à la fois les coûts et le temps. Surmonter ces défis nécessite des connaissances, des équipements et des stratégies spécialisés pour assurer la stabilité du système et les fonctionnalités à long terme.

Accès aux emplacements distants

Le premier défi lorsque vous travaillez sur un terrain de montagne accidenté est l'accès. De nombreuses régions montagneuses manquent de routes pavées ou de toute forme d'infrastructures de transport fiables, ce qui rend difficile le transport de matériaux, d'équipements et de personnel vers le site. Dans certaines zones reculées, le seul accès peut être par des chemins de terre étroits, des pentes abruptes ou même des sentiers de randonnée.

Pour surmonter cela, un plan d'accès détaillé doit être élaboré avant le début du projet. Cela peut impliquer la construction de routes d'accès temporaires, l'utilisation de véhicules tout-terrain ou l'utilisation d'hélicoptères pour le levage de lourds et le transport de matériaux. Dans certains cas extrêmes, les animaux emballés ou la main-d'œuvre manuelle peuvent être utilisés pour transporter du matériel dans le site d'installation.

Une fois l'accès établi, une planification minutieuse est nécessaire pour transporter les matériaux et l'équipement d'une manière qui minimise l'impact environnemental. Les hélicoptères, par exemple, peuvent être utilisés pour livrer de gros matériaux en un seul voyage, réduisant le nombre de camions ou de véhicules requis et de minimiser la perturbation du terrain.

Arpentage du site et analyse des terrains

L'arrêt du site dans les zones montagneuses est un autre défi important en raison de la nature souvent inégale et imprévisible du terrain. Les méthodes d'enquête traditionnelles peuvent être inefficaces ou impossibles dans certaines régions, en particulier dans les zones abruptes ou éloignées. Pour évaluer avec précision le site, des outils de haute technologie tels que les drones, le lidar (détection de lumière et allant) et les systèmes de cartographie GPS sont de plus en plus utilisés pour créer des modèles 3D du terrain.

Ces outils aident à identifier les emplacements appropriés pour les fondations, à déterminer les angles de pente et à évaluer le potentiel d'érosion des sols ou de glissements de terrain. Les drones peuvent également fournir des données visuelles en temps réel, permettant aux ingénieurs d'évaluer les caractéristiques du terrain telles que les formations rocheuses, la végétation et d'autres obstacles qui pourraient avoir un impact sur le processus d'installation.

Une fois le terrain cartographié avec précision, l'étape suivante consiste à l'analyser pour la stabilité. Les tests de sol sont essentiels pour évaluer le type de sol et sa capacité de charge. Cela déterminera si un système de fondation plus robuste, tel que des tas hélicoïdaux ou des micro-piles, est requis ou si des vis de sol plus légères suffiront. Dans certains cas, des enquêtes géologiques peuvent être menées pour évaluer le risque de glissements de terrain ou d'érosion du sol, en particulier sur les pentes abruptes ou les zones sujettes à de fortes précipitations.

Transport et manipulation des matériaux

Dans les régions montagneuses accidentées, le transport des matériaux vers le site d'installation est souvent la partie la plus longue et la plus coûteuse du projet. Compte tenu du manque d'infrastructures routières, il peut être nécessaire d'expédier des matériaux à l'emplacement accessible le plus proche, puis de les transporter par hélicoptère, véhicules tout-terrain ou travail manuel.

Le levage d'hélicoptère est couramment utilisé pour des matériaux plus grands et plus lourds comme les panneaux PV, les onduleurs et les cadres de montage. Dans de tels cas, des équipements de levage appropriés, tels que des élingues et des systèmes de gréement, doivent être utilisés pour garantir la sécurité des matériaux et du personnel impliqués. Un ascenseur d'hélicoptère peut être coûteux, mais c'est parfois la seule option viable dans les emplacements à distance ou à haute altitude où les camions ou les grues ne peuvent pas accéder.

Lors du transport de matériaux par véhicule, des véhicules tout-terrain (VTT) ou des véhicules à voie suivie peuvent être utilisés. Ces véhicules sont spécialement conçus pour gérer des pentes abruptes, un terrain accidenté et un terrain inégal, permettant le transport d'équipements vers des sites difficiles à atteindre. Pour les petits projets, la main-d'œuvre manuelle peut être nécessaire pour transporter des matériaux sur le site d'installation, en particulier lorsque l'accès est limité ou que le terrain est particulièrement difficile.

Main-d'œuvre locale et main-d'œuvre qualifiée

Dans les régions montagneuses reculées, la disponibilité d'une main-d'œuvre qualifiée peut être un défi important. De nombreuses zones de montagne sont peu peuplées et le travail local peut ne pas avoir l'expertise requise pour l'installation du système PV. Dans ces cas, il peut être nécessaire de provoquer une main-d'œuvre spécialisée dans d'autres régions ou pays.

Cela nécessite une coordination et une planification minutieuses, car la main-d'œuvre doit être transportée sur le site, nécessitant souvent plusieurs déplacements ou l'utilisation d'hélicoptères pour les petits groupes. L'équipe de construction devrait également être formée aux exigences spécifiques de l'installation de systèmes photovoltaïques sur un terrain robuste, y compris la connaissance des protocoles de sécurité, le travail avec des équipements spécialisés et l'adaptation aux conditions météorologiques difficiles.

Travailler dans des zones reculées implique souvent de travailler dans des conditions météorologiques difficiles, comme un froid extrême, des vents violents et des tempêtes soudaines. Cela nécessite que l'équipage d'installation soit suffisamment équipé d'un équipement par temps froid et d'autres équipements nécessaires pour assurer leur sécurité. De plus, les protocoles de sécurité doivent être strictement suivis, car travailler à la hauteur ou en terrain difficile peut présenter des risques importants.

Considérations environnementales et réglementaires

L'installation de systèmes photovoltaïques dans des régions montagneuses reculées nécessite une attention particulière à l'impact environnemental et à la conformité aux réglementations locales. Dans de nombreux cas, les écosystèmes de montagne sont sensibles et peuvent inclure la faune protégée, la végétation fragile ou les repères historiques. Il est essentiel de procéder à une évaluation de l'impact environnemental (EIA) avant de commencer le projet pour identifier tout problème potentiel et atténuer les risques.

Le permis est souvent un processus long et complexe, nécessitant l'approbation des organismes gouvernementaux locaux, des agences environnementales et éventuellement des groupes communautaires autochtones ou locaux. Le processus d'autorisation peut impliquer de soumettre des plans détaillés, de mener des enquêtes sur site et de s'assurer que le projet ne perturbera pas la faune et ne nuira pas à l'environnement.

Maintenance et surveillance à long terme

Une fois le système PV installé, les défis sont loin d'être terminés. Dans les zones montagneuses reculées, l'entretien et la surveillance régulières sont essentiels pour s'assurer que le système fonctionne efficacement. En raison de l'isolement de nombreux sites de montagne, l'entretien peut être difficile et coûteux. Par conséquent, il est important de concevoir le système avec des besoins de maintenance minimaux, en utilisant des matériaux durables qui peuvent résister aux conditions météorologiques difficiles.

Les systèmes de surveillance à distance sont souvent utilisés pour suivre les performances du système PV en temps réel. Ces systèmes peuvent alerter les opérateurs de problèmes tels que le dysfonctionnement du panneau, les problèmes de câblage ou la défaillance de l'onduleur, ce qui permet une intervention plus rapide. Dans les cas où la surveillance à distance n'est pas possible, des visites de maintenance planifiées peuvent être nécessaires.

Le rôle de la conception structurelle dans la stabilité et la durabilité des systèmes de montage PV de montagne

La conception structurelle de Montage avec PV de montagne Les systèmes jouent un rôle crucial pour assurer la stabilité, la durabilité et la sécurité de l'installation. Dans les régions montagneuses, où les conditions environnementales sont souvent extrêmes et que le terrain est difficile, il est essentiel de concevoir un système qui peut résister à des vents violents, des chutes de neige lourdes et une activité sismique, tout en conservant des fonctionnalités à long terme malgré les conditions difficiles.

Considérations de charge structurelle

L'un des aspects les plus importants de la conception structurelle consiste à tenir compte des charges auxquelles le système de montage PV sera soumis. Ceux-ci incluent:

* Charges mortes: le poids du système de montage lui-même, y compris les rails, les supports et le matériel, ainsi que le poids des panneaux solaires.

* Charges vivantes: le poids de la neige, de la glace ou d'autres débris qui peuvent s'accumuler sur le système pendant les tempêtes.

* Charges de vent: la force exercée par le vent sur la structure de montage, qui peut être particulièrement intense dans les régions montagneuses.

* Charges sismiques: Dans les régions sujettes aux tremblements de terre, l'activité sismique doit également être prise en compte dans la conception structurelle du système de montage.

La conception structurelle doit garantir que le système de montage peut résister à ces charges sans défaillance. Les ingénieurs utilisent diverses normes, telles que l'ASCE 7 ou l'Eurocode, pour calculer les facteurs de charge et les marges de sécurité appropriés. Des matériaux tels que l'acier galvanisé ou l'aluminium anodisé sont souvent sélectionnés pour leur résistance et leur capacité à résister à ces forces.

Sélection des matériaux pour les systèmes de montage PV de montagne

La sélection des matériaux est un autre facteur clé pour assurer la durabilité du système. Les matériaux utilisés pour la structure de montage doivent être capables de résister aux conditions environnementales difficiles trouvées dans les régions montagneuses. Les matériaux suivants sont couramment utilisés:

* Acier galvanisé: l'acier est connu pour sa résistance, ce qui le rend idéal pour soutenir des charges lourdes. Cependant, il est sensible à la corrosion dans des environnements humides ou humides, c'est pourquoi la galvanisation est souvent utilisée pour la protéger. L'acier galvanisé à DIP à chaud est particulièrement durable et peut résister à des conditions météorologiques extrêmes.

* Aluminium: l'aluminium est léger et résistant à la corrosion, ce qui en fait un excellent choix pour les installations de montagne où la minimisation du poids est cruciale. Il est souvent utilisé pour les rails et les supports du système de montage.

* Aciller inoxydable: l'acier inoxydable est très résistant à la corrosion, ce qui en fait un choix approprié pour les zones à haut niveau d'humidité, telles que les régions des montagnes côtières ou à haute altitude.

* Matériaux composites: Dans certains cas, des matériaux composites peuvent être utilisés pour les systèmes de montage, en particulier lorsque la réduction du poids est une priorité. Ces matériaux combinent la résistance avec un faible poids et une résistance aux facteurs environnementaux.

Le choix du bon matériau dépend de divers facteurs, notamment le climat de l'emplacement, les conditions du sol et les exigences de charge attendues. Les ingénieurs doivent également considérer la capacité du matériau à résister à la dégradation des UV, car une exposition prolongée au soleil peut affaiblir certains matériaux au fil du temps.

Considérations géotechniques

La composition du sol et la stabilité du site d'installation jouent un rôle important dans la conception structurelle. Les zones montagneuses présentent souvent un terrain rocheux, un sol instable ou du gravier en vrac, qui peuvent tous rendre difficile la sécurisation des fondements du système de montage. Les propriétés géotechniques du sol doivent être soigneusement analysées pour déterminer le type de fondation qui offrira la meilleure stabilité.

Dans les zones à terre lâche, des tas hélicoïdaux ou des vis de sol peuvent être utilisées pour ancrer en toute sécurité la structure de montage. Sur un terrain rocheux, des micro-piles ou des fondations en béton foré peuvent être nécessaires pour assurer une ancrage appropriée. Les ingénieurs doivent également prendre en compte le risque d'érosion, en particulier sur les pentes, et concevoir le système pour minimiser le mouvement du sol et maintenir la stabilité structurelle.

Résistance à la charge et aux vibrations dynamiques

Les régions montagneuses sont souvent soumises à une activité sismique, qui peut introduire des charges dynamiques et des vibrations au système de montage. Dans de tels domaines, la conception structurelle doit tenir compte de la possibilité de tremblements de terre, ce qui peut provoquer un secouer ou un déplacement du système.

Pour atténuer cela, les systèmes de montage peuvent être conçus avec des éléments d'amortissement supplémentaires ou des joints flexibles qui peuvent absorber l'énergie générée par les événements sismiques. En incorporant ces caractéristiques de conception, le système peut résister aux charges et vibrations dynamiques sans compromettre son intégrité.
