Comment concevoir et installer efficacement le système de montage PV du toit: un guide complet

Principaux types de toit PV système de montage

Le Système de montage PV du toit est un élément clé du système de production d'énergie photovoltaïque, et il entreprend la tâche importante de fixer fermement les modules photovoltaïques sur le toit. Avec le développement de la technologie photovoltaïque et l'augmentation de la demande, les types de systèmes de support photovoltaïques de toit deviennent de plus en plus diversifiés. Lors du choix d'un système de support photovoltaïque approprié, la structure, le matériau, le nombre de panneaux photovoltaïques et les facteurs environnementaux du toit doivent être pris en compte. Voici plusieurs types principaux de systèmes de montage PV de toit.

1. Système de support fixe

Le système de support fixe est le type de support photovoltaïque le plus courant. Sa caractéristique est qu'une fois le support installé, l'angle ne sera pas ajusté dans le temps. Le système de support fixe convient généralement aux toits qui ne sont pas bloqués et qui ont suffisamment de soleil direct. Le système a une structure simple, à faible coût et est facile à installer, adapté à la plupart des bâtiments résidentiels et commerciaux.

L'avantage du système de support fixe est sa rentabilité, qui peut fournir aux utilisateurs des performances de production d'énergie stables. Étant donné qu'aucun mécanisme mobile n'est requis, la maintenance est simple et la fiabilité est élevée. Le support fixe forme généralement un angle avec la surface du toit à un petit angle, qui peut absorber efficacement la lumière du soleil et assurer une efficacité de production de puissance élevée. Pour les zones avec de bonnes conditions d'éclairage et un vent faible, le système de soutien fixe est un choix économique et efficace.

2. Système de support réglable

Par rapport au système de support fixe, le système de support réglable a une flexibilité plus élevée. Sa principale caractéristique est que l'angle d'inclinaison des modules photovoltaïques peut être ajusté en fonction des changements saisonniers ou différents angles de soleil. Ce type de système de support convient généralement aux toits avec des conditions d'éclairage complexes et doit optimiser l'efficacité de la production d'énergie.

Le système de support réglable peut être divisé en deux types: ajustement manuel et réglage automatique. Le type de réglage manuel nécessite que l'utilisateur ajuste manuellement l'angle du support en fonction des changements de saison et météorologiques; tandis que le type de réglage automatique ajuste automatiquement l'angle à travers un dispositif mécanique pour maximiser l'efficacité de la production d'énergie. L'avantage des supports réglables est qu'ils peuvent maximiser les performances de production d'énergie des modules photovoltaïques en fonction des conditions réelles, en particulier adaptées aux zones où les angles doivent être optimisés. Cependant, le coût d'installation du système de réglage automatique est élevé et peut nécessiter plus de maintenance et de gestion.

3. système de support léger

Les systèmes de support légers utilisent généralement des matières métalliques ou plastiques légères et conviennent aux structures de toit légères ou aux toits relativement faibles. Ce système de support convient particulièrement aux bâtiments à faible capacité de charge structurelle. En utilisant des supports légers, le fardeau sur le toit peut être effectivement réduit et la pression sur le toit causée par des supports en surpoids peut être évitée.

Les avantages de ce système sont une installation rapide, un faible coût, et il est très adapté à une rénovation ou à une expansion ultérieure. L'inconvénient des systèmes de montage légers est qu'ils peuvent ne pas être aussi stables que les systèmes de montage robustes, donc une considération particulière doit être accordée à des facteurs environnementaux tels que les charges de vent et la pluie et la neige. Les systèmes de montage légers sont un choix idéal pour les bâtiments avec des toits légers ou des structures complexes.

4. Système de montage flottant

Le système de montage flottant est un type spécial de système de montage, qui est généralement utilisé pour les toits plats ou les toits plats. Contrairement aux systèmes de montage traditionnels, les systèmes de montage flottants ne fixent pas directement les modules photovoltaïques sur le toit par des méthodes de fixation traditionnelles, mais stabilisent le montage sur le toit en ajoutant du poids ou en appuyant sur du poids, et ne nécessitent généralement pas de perforer le toit.

L'avantage du système de montage flottant est qu'il n'endommage pas l'intégrité du toit, ce qui convient particulièrement aux bâtiments qui ne veulent pas apporter des modifications majeures à la structure du toit. De plus, le système de montage flottant est très adaptable et peut répondre de manière flexible aux différentes caractéristiques de la surface du toit, en particulier pour les bâtiments de location ou les bâtiments qui n'ont pas de changements à long terme. Cependant, comme les systèmes de montage flottants n'ont pas de fixations, une attention particulière doit être accordée aux problèmes de charge de vent lors de l'installation dans des zones avec des vents forts.

5. système de support de type piste

Le système de support de type piste transporte principalement plusieurs modules photovoltaïques à travers une longue piste. Ce système peut déplacer des panneaux photovoltaïques sur la piste pour le réglage de l'angle et l'optimisation. Le système de support de type piste convient aux bâtiments avec un grand espace de toit et doit régler l'angle des panneaux photovoltaïques. La conception du support de type piste permet aux panneaux photovoltaïques de glisser horizontalement, ajustant ainsi la direction et l'angle des composants, améliorant encore l'efficacité globale de production d'énergie du système.

L'avantage du support de type piste est qu'il peut obtenir un ajustement de composants plus flexible pour s'adapter à la structure et aux conditions environnementales de différents toits. Cependant, l'installation et la maintenance du support de type piste sont relativement compliquées et coûteuses. Par conséquent, ce type de système convient plus aux projets commerciaux ou industriels à grande échelle et ne convient pas aux installations photovoltaïques à petite échelle.

6. système de support de pliage

Le système de support de pliage est un système de support innovant qui peut être plié ou déplié en fonction des besoins. Le support de pliage économise non seulement de l'espace, mais peut également être ajusté en fonction des conditions réelles pour s'adapter à différents angles lumineux. Il convient généralement aux endroits où l'angle doit être ajusté en fonction des différentes saisons, en particulier pour les zones avec de grandes différences de lumière en hiver ou en été.

Le plus grand avantage du système de support pliable est sa flexibilité, qui peut ajuster efficacement l'angle du panneau photovoltaïque dans différentes périodes pour s'adapter à différentes conditions de soleil. En raison de sa conception pliable, le support pliable a une bonne utilisation de l'espace et convient à l'installation du toit avec un espace limité. L'inconvénient est qu'il nécessite certaines opérations manuelles lors de l'installation et du réglage, ce qui est moins pratique que le système de réglage automatique.

7. Système de support photovoltaïque à haute densité

Le système de support photovoltaïque haute densité est un système photovoltaïque sur le toit adapté à une forte demande de puissance. Il optimise la disposition du support, réduit l'écart entre les modules photovoltaïques et utilise l'espace du toit. Le système convient aux applications commerciales et industrielles qui nécessitent une production d'électricité efficace.

L'avantage des supports à haute densité est qu'ils utilisent efficacement l'espace, conviennent aux situations où la zone du toit est limitée et peut augmenter la capacité de production d'électricité par unité de zone. Cependant, en raison de la disposition serrée, plus d'attention est nécessaire pendant l'entretien, en particulier dans le nettoyage et l'inspection, et il peut y avoir des difficultés opérationnelles.

Comment juger si le toit convient à l'installation d'un Système de montage PV

À mesure que la demande mondiale d'énergie renouvelable augmente, les systèmes de production d'énergie photovoltaïque sur le toit sont devenus progressivement un moyen important pour les maisons et les entreprises d'utiliser l'énergie solaire. Avant d'installer un système de montage PV, c'est une étape cruciale pour juger si le toit convient à l'installation d'un système de montage PV. Différents types de toits diffèrent en termes de capacité de charge, de stabilité structurelle, d'angles et d'espace, donc une évaluation détaillée est nécessaire.

1. Structure du toit et capacité de chargement

Tout d'abord, la structure et la capacité de charge du toit sont les facteurs les plus élémentaires pour déterminer s'il convient à l'installation d'un système de montage PV. Le système de support photovoltaïque lui-même a un certain poids, en particulier lors de l'installation de plusieurs modules photovoltaïques, le toit doit avoir une capacité de charge suffisante pour soutenir le poids du support et des modules photovoltaïques. D'une manière générale, le type structurel du toit détermine sa capacité de charge.

Les structures de toit commune comprennent des toits en bois, des toits en béton, des toits métalliques et des toits de tuiles. La capacité porteuse de différents matériaux et structures de toit varie considérablement, donc avant d'installer un système de support photovoltaïque, la capacité de charge du toit doit être évaluée en détail. Pour les toits en bois ou les toits de tuile, si la capacité de charge est insuffisante, un renforcement peut être nécessaire avant l'installation. Pour les toits en béton, la capacité de charge est généralement forte, mais il est également nécessaire de vérifier s'il y a des fissures ou d'autres dommages sur la surface du toit.

De plus, la vie de conception et la durée de vie du toit doivent également être prises en compte. Si le toit est proche de la fin de sa durée de vie, il peut devoir être remplacé ou réparé, sinon le problème de vieillissement du toit peut provoquer l'instabilité du système de support après l'installation du système de support photovoltaïque.

2. La pente et l'angle du toit

La pente et l'angle du toit sont cruciaux pour l'installation de supports photovoltaïques. La conception du système de support photovoltaïque ajuste généralement l'angle d'inclinaison du module photovoltaïque en fonction de la pente et de l'angle du toit pour s'assurer que le module peut recevoir la lumière du soleil dans la plus grande mesure. Plus la pente du toit est grande, plus la plage de réglage et les méthodes d'installation du système de support sont diverses.

D'une manière générale, l'angle d'installation optimal du système photovoltaïque se situe généralement entre 15 degrés et 40 degrés, et l'angle spécifique sera déterminé en fonction de l'emplacement géographique et du rayonnement solaire. Si la pente du toit est trop petite ou trop grande, il peut être nécessaire d'utiliser un support de réglage d'angle pour régler l'angle d'installation du panneau photovoltaïque. De plus, un toit trop plat ou incliné peut provoquer une stabilité insuffisante du support, de sorte que le renforcement structurel est requis en fonction des conditions réelles.

Pour certains toits plats, l'angle d'installation du système de support peut être ajusté en ajustant l'angle du support lui-même pour obtenir l'angle d'éclairage optimal, tandis que pour les toits en pente, la méthode d'installation du support peut être déterminée en fonction de la pente du toit. En bref, la pente et l'angle du toit affectent directement l'efficacité de la production d'énergie du panneau photovoltaïque, donc une évaluation détaillée est nécessaire avant l'installation en fonction de la situation réelle.

3. Orientation et ombrage du toit

L'orientation du toit est l'un des facteurs clés affectant l'efficacité de la production d'énergie photovoltaïque. La meilleure orientation pour les modules photovoltaïques est au sud, car le sud peut recevoir le plus de soleil, en particulier dans l'hémisphère nord. Les toits orientés au sud peuvent obtenir plus de rayonnement solaire, améliorant ainsi l'efficacité globale du système de production d'énergie photovoltaïque. Pour les toits orientés vers l'est ou orientés vers l'ouest, bien que l'efficacité de la production d'électricité soit légèrement inférieure, ils peuvent toujours être installés et obtenir une certaine quantité de production d'électricité.

En plus de l'orientation, l'ombrage est également une considération importante. Les arbres environnants, les bâtiments, les fils et autres obstructions peuvent affecter la zone d'irradiation du module photovoltaïque, affectant ainsi l'efficacité de la production d'énergie. Par conséquent, lorsque vous jugez si le toit convient à l'installation d'un système de support photovoltaïque, il est nécessaire de déterminer s'il y a des obstructions dans l'environnement environnant et de s'assurer que le système photovoltaïque peut recevoir autant de soleil que possible dans des conditions tout temps. S'il existe de nombreuses obstructions, vous pouvez envisager de réduire l'ombrage en élagant les arbres ou en ajustant la disposition du système de support.

4. Condition et matériau de surface du toit

L'état de surface et le matériau du toit sont également des facteurs clés affectant l'installation du système de support photovoltaïque. Différents matériaux de toit affecteront la méthode d'installation et la fermeté du système de support. Les matériaux de toit communs comprennent des carreaux, des feuilles de métal, des carreaux d'asphalte et du béton. Chaque matériau a des caractéristiques différentes et nécessite différentes méthodes d'installation de supports.

Pour les toits de carreaux, il est nécessaire d'éviter d'endommager la couche étanche du toit lors de l'installation du support photovoltaïque, afin que vous puissiez choisir un système de support qui ne pénètre pas le toit, comme un support pondéré ou un support de pince. Pour les toits métalliques, le support peut être fixé par perforation, donc l'installation est relativement simple. Les toits en béton utilisent généralement des boulons d'expansion ou des ancres chimiques pour réparer le support, mais il est nécessaire de confirmer si la structure du toit peut supporter le poids du système de support.

De plus, la planéité de la surface du toit doit également être évaluée. S'il y a des fissures, des ondulations ou des problèmes de vieillissement sur la surface du toit, cela peut affecter la stabilité et la durée de vie à long terme du système de support. Par conséquent, avant l'installation, la surface du toit doit être inspectée pour s'assurer qu'il n'y a pas de zones cassées ou inégales. Si le toit est gravement endommagé, il peut devoir être réparé avant d'envisager d'installer le système photovoltaïque.

5. Entretien et sécurité du toit

L'entretien et la sécurité du toit sont l'un des facteurs qui doivent être pris en compte lors de l'installation d'un système de support photovoltaïque. Le système de support photovoltaïque doit être installé fermement, de sorte que la stabilité et la fiabilité du toit doivent être assurées. S'il y a des problèmes structurels avec le toit, comme le naufrage, la fissuration ou la fuite du toit, ils doivent être réparés avant d'installer le système de montage PV.

De plus, la sécurité du toit doit également être évaluée. Pendant le processus d'installation, les travailleurs de la construction doivent assurer la sécurité du toit pour éviter les accidents de sécurité causés par une mauvaise opération. Lors de l'installation du système de support photovoltaïque, il est nécessaire de s'assurer que le toit peut supporter le poids des équipements d'installation et des travailleurs de la construction, une évaluation détaillée du toit est nécessaire pour assurer la sécurité pendant le processus de construction.

Comment choisir le approprié Système de montage PV Selon le matériau du toit

Le système de montage PV est la partie centrale du système de production d'énergie photovoltaïque. Sa fonction principale est de fixer les modules photovoltaïques sur le toit et d'assurer sa stabilité et sa sécurité. Le choix des matériaux de toit affecte directement la méthode de conception et d'installation du système de montage PV. Différents types de matériaux de toit ont des caractéristiques différentes. Par conséquent, lors de la sélection des supports photovoltaïques, des facteurs tels que la structure du toit, la capacité de charge, la résistance au vent et s'il est facile de perforer doit être considéré de manière globale.

1. Roof de bardeaux asphalte

Les toits de bardeaux en asphalte sont courants dans les bâtiments résidentiels et présentent les avantages de bonnes performances imperméables, de construction simple et de faible coût. Cependant, les toits de bardeaux en asphalte sont relativement minces et ont une capacité de roulement structurelle limitée. Par conséquent, lors de la sélection d'un système de montage PV, une attention particulière doit être accordée à l'appariement de la capacité de roulement. Étant donné que le matériau de bardeaux d'asphalte est doux, le forage direct peut endommager la couche étanche et affecter le scellage du toit.

Pour les toits de bardeaux d'asphalte, les systèmes de support non perforés sont généralement sélectionnés ou des types de support avec moins de pénétration sont utilisés. Ces supports peuvent être installés par des méthodes spéciales de poids ou de serrage sans pénétrer le toit pour éviter d'endommager la couche étanche. Les supports flottants et les supports porteurs sont généralement de meilleurs choix. Ce type de support est facile à installer et n'endommagera pas la structure du toit. Il convient aux toits avec des charges plus légères.

2. Toit en métal

Les matériaux de toit en métal comprennent des plaques d'acier, des plaques en aluminium, etc. Leurs principaux avantages sont la forte résistance, la bonne durabilité, la forte résistance au vent et la bonne étanche. La structure du toit des toits métalliques est généralement solide et peut résister à de grandes charges. Par conséquent, pour les toits métalliques, vous pouvez choisir un système de support photovoltaïque fixe, qui est directement boulonné sur le toit, et le processus d'installation est relativement simple.

Lorsque vous choisissez un support photovoltaïque pour un toit en métal, vous devez considérer le type et l'épaisseur du matériau métallique. Pour les toits métalliques plus épais, le système de support peut être directement fixé sur le toit en poinçonnant; Pour les toits métalliques plus minces, vous devez choisir un système de support avec un support réglable pour éviter une pression excessive sur le toit. De plus, l'utilisation de systèmes de support de métaux anti-corrosion peut augmenter efficacement la durée de vie des supports photovoltaïques, en particulier dans les zones avec des environnements relativement humides tels que le bord de la mer.

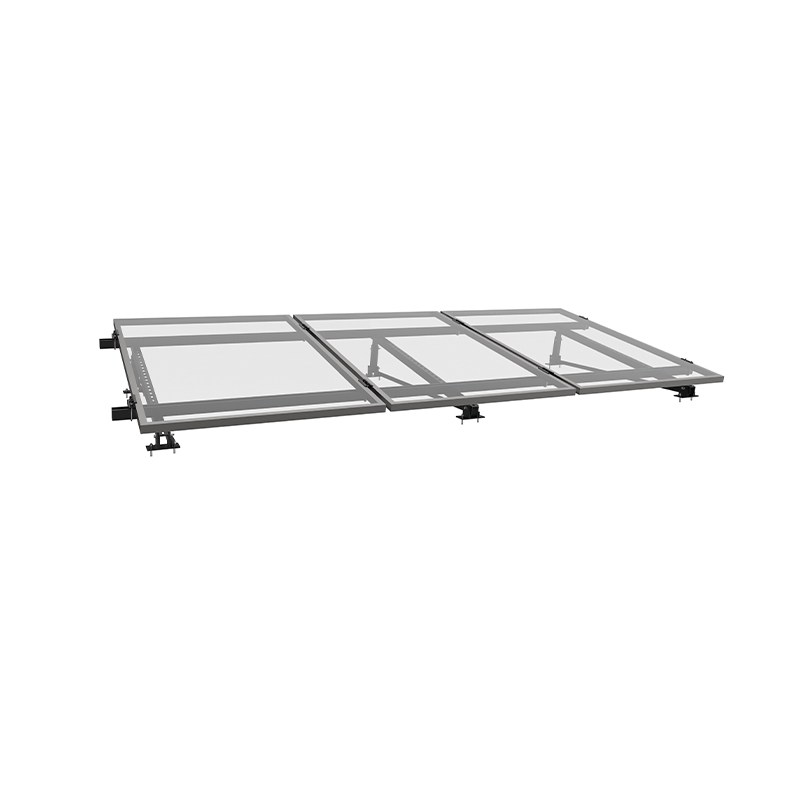

3. Toit plat

La caractéristique des toits plats est qu'il n'y a pas d'inclinaison et que l'installation de modules photovoltaïques nécessite le système de support pour régler l'angle des panneaux photovoltaïques. Les toits plats sont courants dans les bâtiments commerciaux et les usines industrielles. Ils sont généralement faits de matériaux en béton en béton ou en béton armé et ont une forte capacité de portage. Dans ce cas, une variété de systèmes de support peuvent être utilisés, notamment des supports fixes, des supports réglables et des supports flottants.

Étant donné que les toits plats sont généralement grands dans la zone et n'ont pas d'angle d'inclinaison, lors du choix d'un système de support, il est nécessaire d'effectuer des ajustements d'angle raisonnables en fonction de l'emplacement d'installation spécifique et des conditions d'éclairage. Si les conditions d'éclairage sont relativement fixes, un support fixe peut être sélectionné; Si l'angle d'éclairage varie considérablement avec les saisons, un support réglable peut être sélectionné, ou même un système de support avec des pistes peut être utilisé pour ajuster l'angle du module photovoltaïque à différents moments. De plus, comme la structure du toit plat a généralement une forte capacité de portage, un système de soutien plus lourd, comme un support de ballast, peut être sélectionné pour assurer la stabilité du système.

4. Toit en béton

Les toits en béton sont largement utilisés dans les immeubles de grande hauteur et les bâtiments commerciaux. Ils sont très forts et durables et ont une forte résistance au vent et une capacité de charge. Pour les toits en béton, divers types de systèmes de support peuvent être sélectionnés, en particulier les supports lourds qui peuvent résister à de grandes charges. Les exigences des toits en béton pour les supports se reflètent principalement dans la méthode de fixation. Généralement, un système de support perforé est utilisé, c'est-à-dire que le support est directement fixé sur le toit en frappant les trous pour assurer la stabilité du module photovoltaïque.

Lors de la sélection d'un support, il est nécessaire de s'assurer que le matériau du support a une forte résistance à la corrosion, car l'humidité du toit en béton est élevée, ce qui est facile à provoquer des problèmes de corrosion du support métallique. Par conséquent, les supports métalliques traités en acier inoxydable ou anti-corrosion sont plus appropriés. De plus, lors de l'installation de supports sur des toits en béton, la planéité de la surface du toit doit également être considérée pour éviter les difficultés d'installation causées par l'inégalité du support et de la surface du toit.

5. toits en bois

Les toits en bois sont généralement utilisés dans certaines maisons traditionnelles ou dans certains bâtiments avec une valeur historique. Leur structure est légère et belle, mais leur capacité porteuse est relativement faible. Par conséquent, la sélection des supports photovoltaïques pour les toits en bois nécessite des soins particuliers pour éviter d'endommager la structure du toit ou de provoquer le vieillissement et la désintégration du bois. Afin de protéger le toit en bois, le forage direct sur le toit doit être évité.

Pour les toits en bois, les types de supports couramment utilisés sont des systèmes de support flottants ou des systèmes de support non perforés. Le système de support flottant peut fixer de manière stable le support sur le toit en ajoutant du poids ou en appuyant sur du poids, sans pénétrer la surface du toit, et peut protéger le bois de l'humidité et des dommages. De plus, vous pouvez également choisir un support avec moins de pénétration, tel qu'une combinaison de vis auto-tapotées et de matériaux d'étanchéité pour réduire l'impact sur la surface du toit.

6. Toies de carreaux

Les toits de carreaux sont un type de toit traditionnel commun adapté à la plupart des climats. Les toits de tuiles sont structurellement forts, mais leur surface est inégale, il est donc nécessaire de choisir un support PV qui peut s'adapter aux irrégularités de la surface des carreaux. Le principal problème avec les toits de carreaux est de savoir comment réparer efficacement le support sans endommager les carreaux.

Pour les toits de carreaux, les supports de serrage ou les supports pondérés sont généralement utilisés. Ces supports montent les modules PV sur le toit en serrant ou en pondérant sans perforer les carreaux. Le système de support de pince peut éviter d'endommager la surface du toit tout en assurant la stabilité du support. De plus, l'installation de toits de tuiles nécessite également une attention à l'étanchéité pour prévenir la pénétration de l'humidité.

Exigences de conception pour le toit PV système de montage

En tant que composant clé du système de production d'énergie photovoltaïque solaire, le Système de montage PV du toit Autant la responsabilité importante de la fixation des modules photovoltaïques sur le toit. La conception du système de support doit non seulement considérer la stabilité et la sécurité des modules, mais également assurer sa fiabilité et son efficacité à long terme. Les exigences de conception du système de support photovoltaïque sur le toit impliquent de nombreux aspects, notamment l'analyse de la charge, la stabilité structurelle, la conception de la résistance au vent et de la neige, des performances imperméables, une commodité d'installation, etc.

1. Capacité de roulement et analyse de charge

Le système de support photovoltaïque sur le toit doit être capable de supporter le poids des modules photovoltaïques eux-mêmes et des charges environnementales externes (telles que les charges de vent, les charges de neige, etc.). Pendant la conception, une analyse détaillée de la capacité d'appui du toit est nécessaire pour garantir que le système de support ne sera pas surchargé. Lors de la conception du support, le calcul de la charge doit être effectué en fonction de facteurs tels que le type de toit, le matériau de support et le poids des modules photovoltaïques pour assurer la stabilité du système.

L'analyse de la charge doit tenir compte des charges statiques et des charges dynamiques. Les charges statiques incluent le poids des modules photovoltaïques, tandis que les charges dynamiques proviennent principalement de facteurs tels que le vent, la pression de la neige et les tremblements de terre. La charge du vent est un facteur important affectant la stabilité du système de support photovoltaïque du toit, en particulier dans des endroits à forte vitesse du vent ou à un vent fort dans la région. La conception du support doit prendre en compte l'influence de la pression du vent et effectuer le renforcement nécessaire dans la conception.

2. Stabilité structurelle et résistance au vent

Le système de support photovoltaïque du toit doit avoir une stabilité structurelle suffisante pour résister à diverses forces externes dans des conditions météorologiques graves, en particulier des vents forts. La conception du système de support doit considérer la connexion entre le support et le module photovoltaïque et le toit, ainsi que la résistance et la ténacité du matériau. La charge du vent est un facteur clé de la conception, en particulier dans certaines zones avec des vents forts. Le système de support photovoltaïque doit assurer une résistance au vent suffisante pour éviter que le support ne tombe ou le module photovoltaïque d'être endommagé par temps venteux.

La conception de la résistance au vent du support doit suivre certaines spécifications, en tenant compte de la vitesse du vent, de la pression du vent et de l'orientation du toit dans différentes régions et de la sélection du support et de la structure appropriés. Les structures de support communes telles que les supports à colonne unique et les supports à double colonne doivent être conçus en fonction de la situation réelle du toit pour garantir que le système de support peut maintenir une bonne stabilité sous l'action de la charge de vent.

3. Anti-corrosion et résistance aux intempéries

Étant donné que le système de support photovoltaïque sur le toit doit être exposé à l'environnement externe pendant longtemps, la résistance à la corrosion et la résistance aux intempéries de ses matériaux sont cruciales. En particulier dans les zones d'humidité, de spray salin et de pollution lourde, la résistance à la corrosion du système de support doit répondre à certaines normes. Les matériaux de support communs tels que l'alliage en aluminium, l'acier inoxydable et l'acier galvanisé ont tous une bonne résistance à la corrosion.

Lors de la conception, le traitement de surface du support doit également prendre en considération les facteurs environnementaux. Par exemple, les matériaux avec une résistance à la corrosion par pulvérisation saline doivent être sélectionnés dans les zones côtières, tandis que dans les zones ayant plus de pluie, une attention particulière doit être accordée à la conception anti-rust. Les connecteurs, boulons et autres parties du support doivent également être pris en compte pour un traitement anti-corrosion afin de prolonger la durée de vie du support et d'assurer la stabilité à long terme.

4. Design étanche

La conception du système de support photovoltaïque sur le toit doit s'assurer que la couche étanche du toit n'est pas endommagée pour éviter les risques de fuite inutiles sur le toit pendant l'installation. Surtout sur les toits de carreaux traditionnels et les toits de carreaux d'asphalte, le support doit être installé d'une manière qui évite les dommages au toit, et le support de pénétration doit être renforcé avec des matériaux d'étanchéité professionnels pour assurer les performances imperméables du toit.

Le système de support non pénétrant est une direction importante dans la conception étanche. Ce système de support installe fermement les modules photovoltaïques sur le toit en pondérant ou en serrant sans pénétrer la surface du toit, évitant les dommages à la couche étanche du toit. Le système de support flottant est également une option appropriée pour les toits avec des exigences étanches élevées. Il peut éviter de laisser des trous sur le toit, conservant ainsi l'intégrité et l'étanchéité du toit.

5. Communie et maintenabilité de l'installation

La conception du système de support photovoltaïque du toit doit également prendre en compte la commodité des besoins d'installation et d'entretien ultérieur. L'installation du système de support doit être simplifiée autant que possible pour réduire le temps d'installation et l'intensité de la main-d'œuvre et réduire les coûts d'installation. Lors de la conception, les composants du support doivent être faciles à transporter, à transporter et à assembler, réduisant les opérations fastidieuses pendant le traitement et la construction sur place.

De plus, le système de support doit également être facile à entretenir et à inspecter à l'avenir. Pendant l'utilisation à long terme, les modules photovoltaïques peuvent affecter l'efficacité de la production d'électricité en raison de la poussière et de la saleté, de sorte que le système de support doit laisser suffisamment d'espace pour que le personnel nettoie, inspecte et maintienne. Lors de la conception, l'espacement entre les supports doit être pris en compte pour s'assurer qu'il y a suffisamment d'espace pour le nettoyage et l'entretien des modules photovoltaïques après l'installation.

6. Compatibilité du système

La conception du système de support photovoltaïque devrait également considérer la compatibilité avec les modules photovoltaïques. Les modules PV de différentes marques et modèles varient en taille, en poids, etc., donc le système de support doit avoir un certain degré d'adaptabilité afin de prendre en charge divers types de modules PV. Dans le même temps, la méthode de connexion du support doit assurer une connexion fiable avec le module PV pour éviter le relâchement ou le déplacement du module en raison d'un décalage entre le support et le module.

Pour les systèmes de production d'électricité PV à grande échelle, la conception du système de support devrait également considérer la coordination avec d'autres composants tels que les onduleurs, les câbles et les systèmes de surveillance pour garantir le fonctionnement efficace de l'ensemble du système de production d'électricité PV. Dans les projets à grande échelle, la conception du système de support doit prendre en compte l'intégration et la modularité pour faciliter l'expansion et les mises à niveau ultérieures.

Comment le support photovoltaïque du toit assure-t-il la stabilité et la sécurité des panneaux photovoltaïques?

Le système de support photovoltaïque du toit est une partie indispensable du système de production d'énergie photovoltaïque. Il porte la tâche de réparer les panneaux photovoltaïques en toute sécurité et stable sur le toit. Le support photovoltaïque doit non seulement assurer la fixation des composants photovoltaïques, mais également gérer efficacement des facteurs environnementaux externes tels que le vent, la pluie et la neige pour assurer la sécurité à long terme et le fonctionnement stable du système. La conception et l'installation du système de support affectent directement la stabilité et la sécurité des panneaux photovoltaïques.

1. Renforcer la connexion entre le support et le toit

La conception du système de support photovoltaïque du toit doit d'abord s'assurer qu'il existe un lien fiable entre le support et le toit. Qu'il s'agisse d'un support fixe, d'un support réglable ou d'un support flottant, la fermeté et la stabilité de la connexion affectent directement la sécurité des composants photovoltaïques. Il existe généralement deux façons de connecter le système de support au toit: perforé et non perforé. Le support perforé est fixé sur le toit par des boulons. Cette méthode convient aux toits avec des matériaux solides tels que les toits métalliques et les toits en béton; Alors que le support non perforé est installé par pondération ou serrage, ce qui convient aux toits tels que les carreaux d'asphalte et les carreaux pour éviter d'endommager la couche étanche du toit.

Les parties de connexion du système de support, telles que les boulons, les boucles et les plaques de pression, sont généralement faites de matériaux résistants à la corrosion tels que l'acier inoxydable et l'alliage d'aluminium pour améliorer la résistance à la connexion entre le support et le toit. Sous l'action de forces externes telles que les charges de vent, la neige lourde ou les tremblements de terre, ces pièces de connexion peuvent transmettre et disperser efficacement les forces externes pour garantir que les panneaux photovoltaïques sont fermement installés sur le toit, évitant les risques de sécurité des panneaux photovoltaïques qui tombent ou le décalage en raison de connexions en vrac.

2. Améliorer la résistance au vent

Le vent est l'un des principaux facteurs affectant la stabilité des systèmes de support photovoltaïque sur le toit, en particulier dans les zones à forts vents forts. Afin d'assurer la stabilité des panneaux photovoltaïques, le système de support doit avoir une résistance au vent suffisante. Lors de la conception, le système de support doit calculer la charge de vent en fonction de facteurs tels que le niveau de vent, l'orientation du toit et l'influence des bâtiments environnants. Le matériau et la structure du support doivent être capables de résister à l'impact des vents forts pour éviter le déplacement ou la chute lorsque la vitesse du vent est élevée.

La conception de la résistance au vent du système de support comprend l'augmentation de la résistance au vent du support, la conception raisonnable de l'angle d'inclinaison du support et le renforcement de la connexion fixe avec le toit. Dans certaines zones avec des vents forts, les structures de support renforcées sont généralement utilisées pour augmenter le poids et la taille du support afin d'améliorer la résistance au vent du système. Afin d'empêcher la flottabilité ou la poussée générée par le vent d'affecter les panneaux photovoltaïques, la conception du support doit également considérer l'angle de disposition et d'installation des panneaux photovoltaïques pour s'assurer qu'ils peuvent fonctionner de manière stable dans des vents forts.

3. Considérez la résistance à la charge de neige

Dans les zones froides ou les environnements enneigés, le système de support photovoltaïque doit également avoir une bonne résistance à la charge de neige. L'accumulation de neige augmente non seulement le poids des modules photovoltaïques, mais peut également provoquer une pression sur le support, en particulier lorsque le toit a un petit angle d'inclinaison, la couche de neige est facile à accumuler, augmentant la charge sur le support. Par conséquent, la conception du support doit prendre en compte la pression de l'accumulation de neige et la capacité d'appui du toit.

Afin d'améliorer la résistance à la neige du système de support photovoltaïque, la conception peut être utilisée pour augmenter la fondation du support, augmenter l'espacement du support, etc. pour disperser la charge de neige pour éviter une pression excessive sur un seul support. Dans le même temps, le matériau du support doit également avoir une durabilité suffisante pour résister à la pression de neige à long terme sans déformation ni dommage. En particulier dans les zones à haute latitude ou les zones enneigées, la conception de la résistance à la neige du système de support est un facteur important pour assurer la stabilité des panneaux photovoltaïques.

4. Empêcher le mouvement et l'inclinaison des panneaux photovoltaïques

La stabilité des supports photovoltaïques doit également s'assurer que les panneaux photovoltaïques ne se déplacent ni ne s'inclinent dans une direction horizontale ou verticale après l'installation. La conception structurelle du système de support doit garantir que les panneaux photovoltaïques sont fermement fixés pour empêcher le vent, les vibrations ou d'autres forces externes de provoquer le desserrer ou l'inclinaison des panneaux photovoltaïques. Lors de l'installation du support, assurez-vous que chaque point de connexion du support est ferme et que la méthode de fixation avec le panneau photovoltaïque est appropriée.

Les méthodes de fixation des supports communs comprennent le serrage, la compression et la fixation des boulons, ce qui peut effectivement empêcher le panneau photovoltaïque de se déplacer sous le vent ou les vibrations. De plus, l'angle d'installation du panneau photovoltaïque doit également être raisonnablement ajusté en fonction des conditions d'éclairage et des conditions météorologiques de la région pour réduire l'impact de l'environnement externe sur le panneau photovoltaïque et améliorer sa stabilité et son efficacité de production d'énergie.

5. Empêcher les changements de température excessifs

Les modules photovoltaïques seront affectés par les changements de température lors d'une utilisation à long terme, en particulier dans les zones avec de grandes différences de température. Les changements de température peuvent provoquer une augmentation des panneaux photovoltaïques, affectant ainsi la stabilité des panneaux photovoltaïques. Afin d'éviter cette situation, la conception du support photovoltaïque doit avoir une certaine adaptabilité de température et utiliser des matériaux résistants à haute température et à basse température pour garantir que le support peut maintenir sa stabilité structurelle dans diverses conditions climatiques.

Dans le même temps, la méthode d'installation du système de support doit prendre en compte les facteurs d'expansion thermique et de contraction. Par exemple, il devrait y avoir suffisamment d'espace entre le support et le panneau photovoltaïque pour permettre au panneau photovoltaïque de se développer et de se contracter légèrement en raison des changements de température, afin d'éviter une contrainte excessive qui provoque des dommages ou une chute du panneau photovoltaïque.

6. anti-corrosion et durabilité

Le système de support photovoltaïque du toit doit être exposé à l'environnement externe pendant longtemps, donc les performances anti-corrosion sont cruciales. Le support doit avoir une bonne résistance à la corrosion pour empêcher la corrosion dans des environnements tels que l'humidité et le spray salin, ce qui affecte la résistance et la stabilité du support. Les matériaux courants résistants à la corrosion comprennent l'acier inoxydable, l'alliage d'aluminium, l'acier galvanisé, etc.

Le traitement de surface du système de support joue également un rôle anti-corrosion. Par exemple, l'utilisation de la pulvérisation, de l'anodisation et d'autres méthodes de traitement peut améliorer la résistance à la corrosion de la surface du support, garantir que le système de support maintient toujours de bonnes performances lors d'une utilisation à long terme et éviter le relâchement ou la chute du panneau photovoltaïque en raison de la corrosion.

7. Entretien et réparation

La conception du système de support photovoltaïque doit non seulement assurer la stabilité et la sécurité du panneau photovoltaïque, mais également tenir compte de l'entretien et de la réparation ultérieurs. Pendant la conception, le système de support doit être facile à nettoyer, inspecter et réparer pour prolonger la durée de vie du système photovoltaïque. Un espace suffisant doit être laissé entre les modules photovoltaïques et le support pour faciliter le personnel pour opérer dans l'entretien quotidien et éviter l'impact de la conception déraisonnable du support sur les travaux de maintenance ultérieurs.

Dans le même temps, la conception du support doit éviter une accumulation de poussière ou d'eau qui affecte l'efficacité de la production d'énergie du panneau photovoltaïque. Le système de support doit être conçu dans une structure facile à nettoyer pour éviter une saleté excessive s'accumuler sur la surface du support ou autour du panneau photovoltaïque, ce qui affecte l'efficacité de fonctionnement du système photovoltaïque.

Comment connecter le PV m Système d'onte à la structure du toit

Le système de montage PV est une partie indispensable du système de production d'énergie solaire, qui est principalement responsable de l'installation ferme des panneaux photovoltaïques sur le toit ou le sol. La méthode de connexion entre le système de support et la structure du toit détermine directement la stabilité, la sécurité et la fiabilité à long terme du système photovoltaïque. La méthode de connexion correcte peut assurer le fonctionnement stable du système de soutien dans des conditions météorologiques extrêmes telles que le vent, la pluie et la neige. Différents types de toits nécessitent différentes méthodes de connexion pour assurer la fermeté et les performances de protection du système de support.

1. Connexion entre le toit en bois et le système de montage PV

Les toits en bois sont généralement composés de poutres en bois et de planches en bois, et la structure porteuse est relativement légère. Lors de l'installation de supports photovoltaïques, une attention particulière doit être accordée au choix de la méthode de connexion car la structure du bois est relativement douce et très variable. En général, la méthode de connexion des toits en bois est principalement installée par des boulons pénétrant le toit ou les supports de fixation spéciaux.

Les méthodes de connexion communes comprennent les éléments suivants:

Connexion de pénétration: Cette méthode consiste à fixer le support aux poutres en bois ou aux planches en bois du toit en bois en frappant les trous et en utilisant des boulons d'expansion ou des ancres chimiques pour le renforcement. Il convient de noter que lors de la pénétration du toit, il convient de veiller à ce que la couche étanche ne soit pas endommagée. Pendant l'installation, les trous doivent être remplis de matériaux d'étanchéité (comme les joints étanches) pour empêcher l'eau de pluie de pénétrer.

Système de support non pénétrant: Pour certaines situations où vous ne voulez pas endommager la couche étanche du toit, vous pouvez choisir un système de support non pénétrant. Ce système fixe le support sur le toit par serrage ou pondération, et ne nécessite pas de trous de forage sur le toit, donc il n'affectera pas la couche étanche. Bien que cette méthode soit plus conviviale pour les toits en bois, la capacité de charge des toits en bois doit être prise en compte.

Lors de l'installation de supports photovoltaïques sur des toits en bois, assurez-vous que la capacité d'appui de chaque point de fixation du support correspond à la capacité structurelle du toit en bois pour éviter le relâchement du support en raison de la décomposition ou du vieillissement du bois.

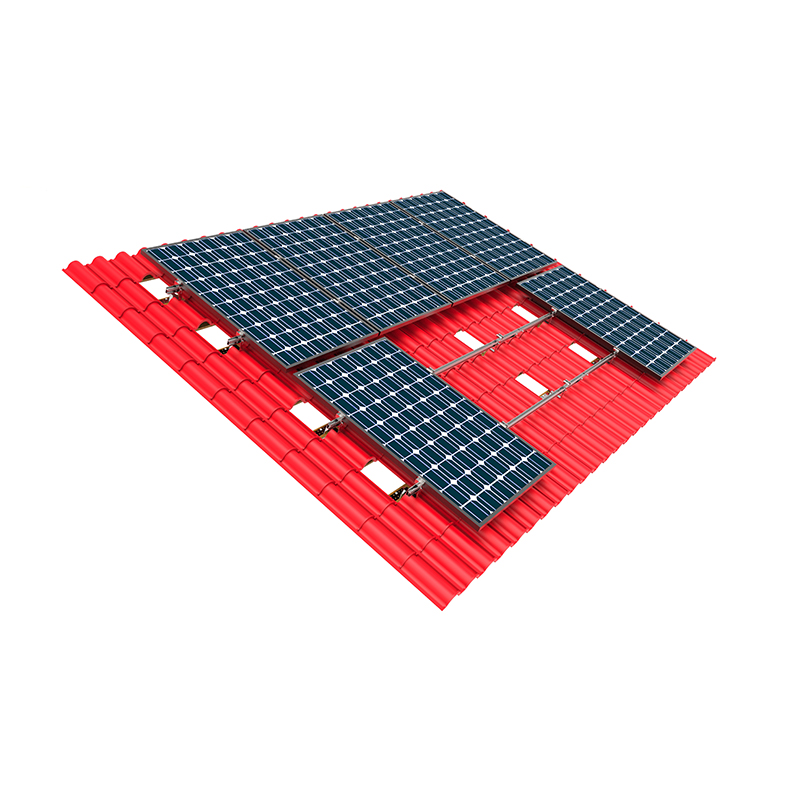

2. Connexion entre le toit de carreaux et le système de support photovoltaïque

La connexion des toits de carreaux est relativement compliquée, et le type de carreaux et la structure du toit doivent être pris en compte dans la conception du système de support. Les toits de carreaux se composent généralement d'une couche de carreaux et d'une structure en bois ou d'une couche de béton en dessous. Lors de l'installation de supports photovoltaïques, une attention particulière doit être accordée pour éviter d'endommager la couche étanche du toit pour éviter les fuites de toit.

Les méthodes de connexion communes comprennent:

Connexion pénétrante: il s'agit d'une méthode de connexion du support à la structure sous-jacente du toit en perçant les trous. Le support est connecté aux poutres en bois ou à la couche de béton du toit par des boulons pour assurer la stabilité du système photovoltaïque. Pendant l'installation, les trous de pénétration doivent être étanches pour garantir que les performances étanches du toit ne sont pas affectées. Des coussinets imperméables, des anneaux d'étanchéité ou d'autres matériaux imperméables sont généralement utilisés pour remplir les trous.

Système de support non pénétrant: le système de support non pénétrant corrige généralement le système de support en serrant les carreaux ou en utilisant des poids. Cette méthode évite d'endommager les carreaux et les couches étanches et convient aux occasions où vous ne voulez pas endommager la structure du toit ou apporter des changements à grande échelle.

Pour les toits de carreaux, la conception du système de support doit prendre en compte le type et l'épaisseur des carreaux et la capacité de relèvement structurel du toit pour s'assurer que le poids est réparti uniformément à l'emplacement d'installation de chaque support.

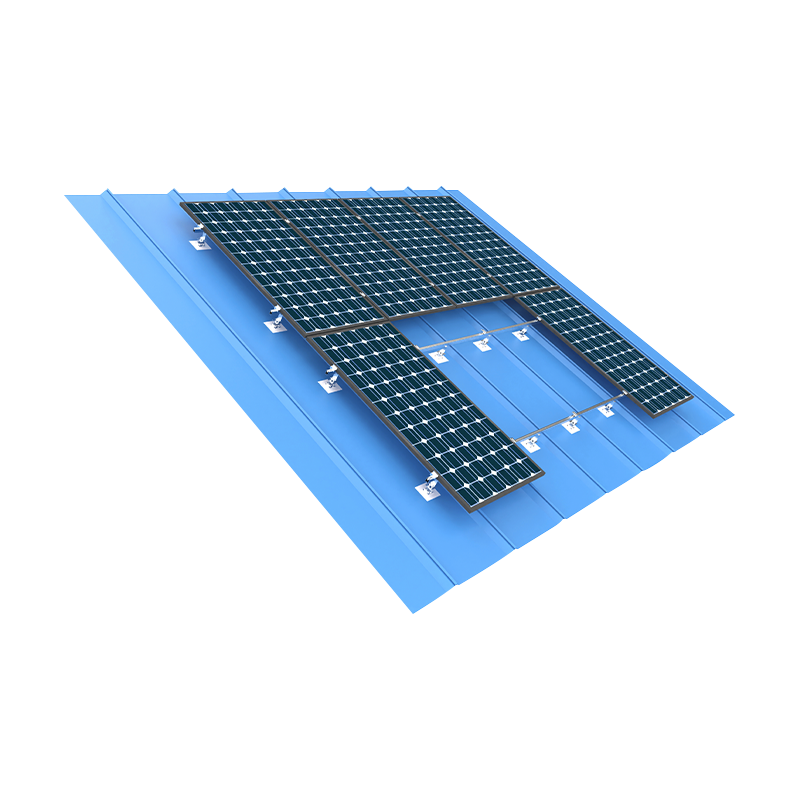

3. Connexion entre les toits métalliques et les systèmes de support photovoltaïque

Les toits métalliques sont souvent utilisés dans les bâtiments industriels et commerciaux en raison de leur légèreté, de leur durabilité et de leur installation facile. L'installation et l'entretien des toits métalliques sont relativement simples et les méthodes de connexion des supports photovoltaïques sont relativement diverses. Les matériaux communs pour les toits métalliques comprennent des plaques en acier, des plaques en aluminium, etc. Le système de support peut généralement être connecté à la structure du toit en le fixant directement à la surface du toit métallique ou en pénétrant la plaque métallique.

Les méthodes de connexion communes comprennent:

Connexion de pénétration: Dans les toits métalliques, le support est relié à la structure du toit en pénétrant la feuille métallique du toit. Due to the strong load-bearing capacity of metal roofs, penetration connections are usually very stable. Utilisez des matériaux imperméables (comme les joints étanches) pour remplir les trous pour empêcher l'eau de pluie de pénétrer dans le toit.

Connexion de non-pénétration: si vous ne voulez pas endommager le toit métallique, vous pouvez choisir un système de support de non-pénétration. Ce type de système de support fixe le support en serrant le toit en métal, ou le répare en poids, en aspiration magnétique, etc. De cette façon, le support n'a pas besoin de perforer les trous ou de pénétrer la surface du toit, donc elle n'affectera pas les performances étanches du toit. Convient aux projets d'installation photovoltaïque qui ne nécessitent aucun dommage au toit.

Les toits métalliques ont une forte résistance au vent et une capacité de roulement, de sorte que la conception du système de support peut adopter une méthode de connexion plus flexible pour assurer la stabilité du système.

4. Connexion entre le toit en béton et le système de support photovoltaïque

Les toits en béton sont généralement structurellement stables et ont une forte capacité de charge, ils conviennent donc pour installer des systèmes de support photovoltaïque plus lourds. Les toits en béton sont courants dans les bâtiments industriels et commerciaux. Lors de l'installation de supports photovoltaïques, les supports peuvent être fixés par des boulons d'expansion, des ancres chimiques ou d'autres mesures de renforcement.

Les méthodes de connexion communes comprennent:

Fixation de pénétration: les toits en béton peuvent fixer le support à la couche de béton par des boulons d'expansion ou des ancres chimiques. Cette méthode est généralement très stable et peut résister à de grandes charges. Lors de la connexion de pénétration, il est nécessaire de s'assurer que les trous sont scellés et étanches pour empêcher l'eau de pluie de s'infiltrer.

Fixation de non-pénétration: Pour certaines situations où vous ne voulez pas percer des trous ou ne voulez pas faire de dégâts à grande échelle au bâtiment, vous pouvez choisir un système de support de non-pénétration. Ce système stabilise généralement le support sur le toit en pondérant ou en serrant.

Pour les toits en béton, l'installation du support n'a pas à s'inquiéter trop du problème de charge, mais une attention particulière doit être accordée à la partie de contact entre le support et le toit pour éviter d'endommager le matériau du toit en raison d'une pression locale excessive.

5. Précautions pour connecter les supports photovoltaïques aux toits

Dans l'installation de tous les types de toit, la connexion entre le support photovoltaïque et le toit ne doit pas seulement stabiliser le support, mais aussi pour assurer la stabilité et la sécurité à long terme du système. Les points suivants sont des questions qui nécessitent une attention particulière lors de l'installation:

Traitement étanche: Peu importe la méthode de connexion choisie, il est nécessaire de s'assurer que la couche étanche du toit ne sera pas endommagée. Pour la connexion de pénétration, des matériaux tels que les anneaux d'étanchéité et les joints imperméables doivent être utilisés pour garantir que les performances étanches autour du trou de connexion sont intactes.

Capacité de chargement et de roulement: chaque toit a une capacité de charge différente. Lors de l'installation, vous devez choisir la méthode de connexion appropriée en fonction des exigences de charge du toit. Surtout lors de l'installation de plusieurs modules photovoltaïques, vous devez vous assurer que la structure du toit peut résister aux panneaux photovoltaïques, aux supports et aux charges environnementales externes (telles que les charges de vent, les charges de neige, etc.).

Sécurité: Pendant le processus d'installation, tous les connecteurs, boulons et écrous doivent être serrés pour assurer une connexion stable. De plus, les points de connexion entre le support et le toit doivent être vérifiés régulièrement pour s'assurer qu'il n'y a pas de relâchement ou de dégâts pendant le fonctionnement à long terme.

Processus d'installation du système de support photovoltaïque du toit

Le système de support photovoltaïque du toit est une partie importante du système de production d'énergie photovoltaïque, transportant la tâche clé de l'installation fermement des modules photovoltaïques sur le toit. Son processus d'installation affecte directement la stabilité, l'efficacité et la sécurité du système photovoltaïque. Un processus d'installation standard sur le support photovoltaïque du toit comprend généralement la planification et la conception, l'installation du support, l'installation du module photovoltaïque et le câblage du système.

1. Préparation avant l'installation

Avant d'installer le système de support photovoltaïque, une étude et une planification détaillées de sites sont nécessaires. Avant l'installation, la structure du toit doit être vérifiée en premier pour s'assurer que la capacité de charge du toit répond aux exigences. Des enregistrements détaillés du type de toit, de l'angle d'inclinaison, du matériau de surface, etc. sont faits pour fournir une base pour la conception et l'installation du système de support.

La conception du support photovoltaïque du toit doit être ajustée en fonction de la situation réelle du toit. Par exemple, pour différents types de toits tels que les toits métalliques, les toits de tuiles, les toits de tuiles d'asphalte, etc., la méthode d'installation du système de support peut être différente. Le nombre, la disposition, l'angle et l'espacement d'installation des modules photovoltaïques doivent également être pris en compte pendant le processus de conception pour garantir que le système photovoltaïque peut recevoir la lumière du soleil au meilleur angle et assurer la stabilité.

2. Sélection et transport du système de support

Sélectionnez un système de support approprié en fonction de la situation spécifique et des exigences de conception du toit. Le système de support comprend généralement des composants tels que le support de base, les connecteurs et les dispositifs de réglage de l'angle. Selon le matériau du toit, il existe de nombreux types de systèmes de support, tels que des supports perforés, des supports non perforés (tels que des supports pondérés), des supports flottants, etc. Les matériaux du système de support sont généralement des alliages en aluminium, de l'acier inoxydable, de l'acier galvanisé, etc., qui ont de bonnes propriétés anti-corrosion.

Une fois le système de support déterminé, l'étape suivante est le transport des composants du support. Étant donné que le système de support doit être personnalisé selon différents projets, la sécurité des composants du support doit être assurée pendant le transport pour éviter les dommages ou la déformation pendant le transport. L'équipe d'installation doit vérifier tous les composants du support à l'avance pour s'assurer que les accessoires sont terminés et remplacer ou réparer les composants endommagés.

3. Installez la fondation du support

La première étape du processus d'installation du support consiste à installer la fondation du support. Pour différents types de toits, la méthode d'installation de la fondation du support est différente. Pour les toits en béton, des supports perforés peuvent être utilisés pour fixer le support sur le toit avec des boulons d'expansion ou des ancres chimiques. Pour les toits de tuiles ou les toits d'asphalte en carreaux, des systèmes de support non perforés peuvent être utilisés. Ce type de support fixe le support photovoltaïque en pondérant ou en serrant pour éviter d'endommager la couche étanche du toit.

Lors de l'installation de la fondation de support, assurez-vous que la fondation de support est positionnée avec précision et peut résister aux charges des modules photovoltaïques et de l'environnement externe (comme la charge de vent, la charge de neige, etc.). Le programme d'installation doit mesurer avec précision la position d'installation du support en fonction des dessins de conception pour éviter que l'espacement du support soit trop grand ou trop petit pour garantir la stabilité des modules photovoltaïques.

Une fois la fondation de support installée, il est également nécessaire de vérifier l'horizontalité et la verticalité pour s'assurer que chaque support peut être installé de manière stable à l'angle et à la position prédéterminés pour éviter l'inclinaison ou l'inégalité du support.

4. Installez les colonnes et poutres de support

Une fois la fondation d'assistance installée, l'étape suivante consiste à installer les colonnes et les poutres de support. La colonne de support est la partie principale du module photovoltaïque de support, généralement en alliage en aluminium ou en acier inoxydable. Lors de l'installation de la colonne, la colonne doit être étroitement connectée à la fondation du toit et la hauteur de la colonne doit être ajustée en fonction de l'angle d'inclinaison du module photovoltaïque pour s'assurer que le module photovoltaïque peut recevoir la lumière du soleil au meilleur angle.

Lors de l'installation de la colonne, le niveau et le compteur de plomb doivent être utilisés pour un réglage précis pour s'assurer que chaque colonne est verticale et stable. Une fois la colonne installée, le faisceau doit être installé ensuite. La fonction du faisceau est de connecter les colonnes pour former un cadre de support stable. Les faisceaux sont généralement connectés par verrouillage rapide, ce qui rend le processus d'installation plus facile et plus efficace.

La connexion entre les colonnes et les poutres peut être boulonnée ou cassée, selon la conception du système de support. Pendant le processus d'installation, tous les boulons et snaps doivent être serrés pour éviter le relâchement ou les risques de sécurité dans une utilisation ultérieure.

5. Installation des panneaux photovoltaïques

Une fois le cadre du support construit, l'étape d'installation du panneau photovoltaïque commence. Les panneaux photovoltaïques sont généralement installés en les réparant sur les supports. La position d'installation et la direction de chaque panneau photovoltaïque doivent être précisément conformes aux exigences de conception. La connexion entre le panneau photovoltaïque et le support est généralement fixée par des pinces ou des boulons.

Lors de l'installation de panneaux photovoltaïques, l'installateur doit s'assurer que la direction et l'angle des panneaux photovoltaïques répondent aux exigences de conception pour éviter les panneaux de biais ou de photovoltaïque inégaux. Pendant le processus d'installation, les lacunes appropriées doivent être laissées entre les panneaux photovoltaïques pour permettre la circulation de l'air, réduire l'élévation de la température et assurer un fonctionnement à long terme et efficace des panneaux photovoltaïques.

Une fois les panneaux photovoltaïques installés, il est également nécessaire de vérifier si la connexion entre les panneaux photovoltaïques et les supports est ferme et s'assurer que la surface des panneaux photovoltaïques est propre et qu'il n'y a pas de saleté ou de débris qui affecte l'efficacité de production d'énergie des panneaux photovoltaïques.

6. Connexion électrique et câblage

Une fois le support photovoltaïque et le panneau photovoltaïque, l'étape suivante est la connexion électrique et le câblage. Le câblage est le lien clé pour garantir que le système de production d'énergie photovoltaïque peut fonctionner correctement. Pendant le processus de câblage, il est nécessaire de sélectionner raisonnablement des câbles, des connecteurs et des onduleurs en fonction des paramètres de tension et de courant des composants photovoltaïques et les exigences de conception du système.

Lors du câblage, tous les câbles doivent être acheminés conformément aux spécifications standard pour s'assurer que les câbles ne sont pas endommagés par les forces externes et éviter une flexion excessive de câbles. Les câbles doivent être fixés avec des pinces ou des supports de câbles spéciaux pour éviter le contact direct entre les câbles et la surface du toit et empêcher le vieillissement des câbles en raison de frottement ou de rayonnement ultraviolet.

Une fois toutes les connexions électriques terminées, l'installateur doit effectuer une inspection électrique du système pour s'assurer que chaque point de connexion a un bon contact et il n'y a aucun risque de court-circuit ou de fuite dans la ligne électrique. Dans le même temps, l'état de travail de l'onduleur doit être vérifié pour s'assurer qu'il peut normalement convertir DC en AC.

7. Inspection finale et mise en service

Une fois tous les travaux d'installation terminés, la dernière étape consiste à effectuer une inspection finale et une mise en service du système. Cela comprend la vérification de la stabilité du système de support, en veillant à ce que toutes les pièces de connexion soient fixées en place et que les panneaux photovoltaïques ne sont pas lâches ou inclinés. Dans le même temps, le système électrique doit subir une inspection de sécurité détaillée pour garantir que la connexion électrique répond aux normes de sécurité et à éviter les accidents électriques.

Au cours du processus de débogage, la puissance de sortie du système, l'efficacité de charge et d'autres indicateurs de performance doivent être testés pour garantir que le système photovoltaïque peut fonctionner normalement après l'installation et atteindre la capacité de production d'électricité conçue. L'installateur doit conserver un enregistrement détaillé de l'état de fonctionnement de l'ensemble du système et optimiser et ajuster le système en fonction des conditions réelles.

Le système de support photovoltaïque nécessite-t-il un entretien régulier?

En tant que partie importante du système de production d'énergie photovoltaïque, le système de support photovoltaïque est responsable de l'installation ferme des modules photovoltaïques sur le toit ou le sol. La stabilité de sa conception et de son installation est directement liée à l'efficacité opérationnelle à long terme et à la sécurité de l'ensemble du système photovoltaïque. Bien que le système de support photovoltaïque lui-même ne dispose pas de composants électriques complexes, il a encore besoin d'inspection et de maintenance régulières. La maintenance du système de support peut non seulement prolonger sa durée de vie, mais également garantir les performances globales et la sécurité du système photovoltaïque.

1. Performance anti-corrosion du système de support

Le système de support photovoltaïque est généralement installé à l'extérieur et exposé à l'environnement naturel pendant longtemps. Des facteurs externes tels que le changement climatique, le vent, les précipitations et les rayons ultraviolets affecteront les matériaux du support, en particulier le support métallique, qui est sensible à la corrosion. Dans un pulvérisation humide et salin, une forte lumière du soleil et d'autres environnements, le traitement de surface et le revêtement anti-corrosion du support peuvent progressivement vieillir, entraînant une corrosion.

La maintenance régulière peut détecter efficacement si la couche anti-corrosion du support est intacte, détecter des problèmes de corrosion dans le temps et les réparer ou les remplacer. Par exemple, lorsque le support en alliage en aluminium est exposé à un environnement humide pendant longtemps, la couche d'oxyde de surface peut se dégrader en raison du rayonnement ultraviolet et de l'érosion de la pluie, affectant ses performances anti-corrosion. Par conséquent, il est nécessaire d'inspecter régulièrement le système de soutien, en particulier le revêtement de surface du soutien, pour assurer un bon effet anti-corrosion et empêcher la corrosion à long terme d'endommager le système de soutien.

2. Inspection des attaches et des pièces de connexion

La stabilité du système de montage PV dépend principalement de la fermeté des attaches et des pièces de connexion. Au fil du temps, la connexion entre le support et le toit ou le sol peut se desserrer en raison des changements de température, du vent ou d'autres facteurs externes. Le relâchement des attaches rendra non seulement le support instable, mais affectera également la position d'installation du module photovoltaïque, affectera l'efficacité de la production d'énergie du système et peut même entraîner la baisse du module photovoltaïque, provoquant des risques de sécurité.

Par conséquent, l'inspection et le renforcement réguliers des attaches tels que les boulons, les écrous et les boucles dans le système de support sont une mesure importante pour assurer le fonctionnement stable à long terme du système de support. Dans les zones à forte vitesse du vent, les charges de vent peuvent entraîner une pression supplémentaire sur le système de support, ce qui fait que les pièces de connexion se détachent ou se déforment, il est donc nécessaire de vérifier régulièrement l'état de fixation de ces pièces pour prévenir les risques de sécurité causés par le relâchement.

3. Problèmes de nettoyage et d'accumulation de poussière

Bien que la fonction principale du système de montage PV soit de prendre en charge les modules photovoltaïques, les lacunes et les joints entre le support et le panneau photovoltaïque peuvent également devenir des lieux pour l'accumulation de poussière. En particulier dans les zones arides et poussiéreuses, la poussière et la saleté s'accumulent facilement à la surface du support ou entre le support et le module photovoltaïque, affectant la circulation de l'air et la dissipation de chaleur du système photovoltaïque, et affectant ainsi l'efficacité de la production d'énergie du panneau photovoltaïque.

Le nettoyage régulière du système de support et de son environnement peut non seulement améliorer l'efficacité de la production d'énergie du système photovoltaïque, mais aussi empêcher la saleté d'éroder le matériau du support. Pendant le processus de nettoyage, une attention particulière doit être accordée pour ne pas endommager la couche anti-corrosion du support et éviter d'utiliser des outils trop difficiles ou des agents de nettoyage. Le nettoyage régulier est particulièrement important dans certains environnements chauds ou poussiéreux.

4. Inspection et maintenance préventives

Un autre aspect important de la maintenance régulière des systèmes de support photovoltaïque consiste à effectuer des inspections préventives. Les systèmes de support photovoltaïques sont généralement un investissement à long terme, généralement avec une durée de vie de 25 ans ou même plus. Par conséquent, il est plus économique et efficace de détecter les problèmes potentiels et de les réparer à temps que d'effectuer des réparations à grande échelle après de graves échecs.

Par exemple, la résistance au vent des supports photovoltaïques est un facteur clé de la conception du système. À mesure que le temps d'utilisation augmente, la résistance au vent du support peut être endommagée. Vérifiez régulièrement la stabilité globale du support, en particulier après les tempêtes et les vents forts, pour vérifier si le support est lâche ou endommagé pour garantir que les modules photovoltaïques peuvent rester stables dans des conditions météorologiques défavorables.

De plus, le dispositif de réglage de l'angle du support, la connexion entre le support et le toit, et les bases du support doivent être vérifiées régulièrement. En découvrant à l'avance des problèmes potentiels dans le système de support, le taux de défaillance du fonctionnement du système peut être effectivement réduit et la fiabilité globale du système photovoltaïque peut être améliorée.

5. Conception de la résistance aux tremblements de terre et de la neige du système de support

Dans les zones avec des tremblements de terre graves ou une accumulation de neige, la résistance aux tremblements de terre et la résistance à la neige du système de support sont particulièrement importantes. Au fil du temps, le système de support photovoltaïque du toit peut être déformé en raison de tremblements de terre ou de pression de neige, en particulier dans les zones montagneuses ou les latitudes élevées, où la pression de neige peut progressivement affecter le système de support.

La vérification régulière de la résistance aux tremblements de terre et de la résistance à la neige du support peut éviter efficacement les dommages au support causé par la neige ou les tremblements de terre. Dans certaines zones de neige élevées, une attention particulière doit être accordée à la zone de contact entre le support et le toit pour éviter la déformation ou les dommages du support en raison d'une neige ou d'une glace excessive. En particulier pour les toits de carreaux traditionnels et les toits métalliques, le système de support doit être vérifié régulièrement pour s'assurer qu'il peut résister aux charges dans diverses conditions climatiques.

6. Amélioration du système et mise à jour de la technologie

Avec l'avancement de la technologie de l'industrie photovoltaïque, de nouveaux systèmes de support émergent constamment avec une meilleure optimisation structurelle et des performances de sécurité plus élevées. Pendant la maintenance régulière, il est également possible de considérer les mises à jour techniques ou les améliorations des anciens systèmes de support. Par exemple, des composants de renforcement résistants au vent ou résistants à la neige peuvent être ajoutés au système de support d'origine, ou de nouveaux matériaux peuvent être utilisés pour remplacer le système de support d'origine pour améliorer la stabilité globale et la durée de vie du système.

Pendant la maintenance régulière, les performances du système de support peuvent être évaluées et le support peut être amélioré et rénové en temps opportun en combinaison avec les développements technologiques actuels. Cela peut non seulement prolonger la durée de vie du système de support photovoltaïque, mais également améliorer l'efficacité de la production d'électricité du système et améliorer encore les avantages économiques globaux du système de production d'énergie photovoltaïque.

7. Cycle de maintenance et normes de mise en œuvre

Le cycle de maintenance du système de support photovoltaïque varie en fonction de la région, de l'environnement et de la conception du système. D'une manière générale, pour les systèmes de support photovoltaïque dans des environnements généraux, une inspection et une maintenance complètes une fois par an est un cycle commun. Dans des environnements spéciaux tels que des vents forts, une neige lourde et une humidité élevée, le cycle de maintenance du support peut devoir être raccourci. La fréquence et le contenu spécifique de la maintenance doivent être déterminés en fonction des conditions réelles et de l'environnement d'utilisation du système.
